SURFBLEND[ブレンド サーフェス] (コマンド)

既存の 2 つのサーフェス間に連続したブレンド サーフェスを作成します。

アクセス方法

ツール セット: [モデリング]タブ > [サーフェス]パネル > [サーフェス作成]ドロップダウン > [サーフェス ブレンド]

メニュー: [作成] > [3D モデリング] > [サーフェス] > [ブレンド]

概要

ブレンド サーフェスを作成するとき、サーフェスの連続性とふくらみの大きさを指定します。

ブレンド サーフェスと元の曲線との間に関連性を作成するには、システム変数 SURFACEASSOCIATIVITY を 1 に設定します。

プロンプト

次のプロンプトが表示されます。

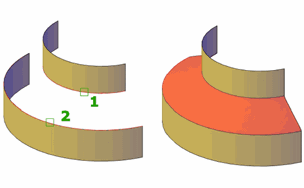

サーフェス エッジを選択

1 番目および 2 番目のエッジとして、エッジ サブオブジェクト、またはサーフェス、またはリージョン(サーフェス自体でない)を選択します。

[チェーン(CH)]

隣接する、接続したエッジを選択します。

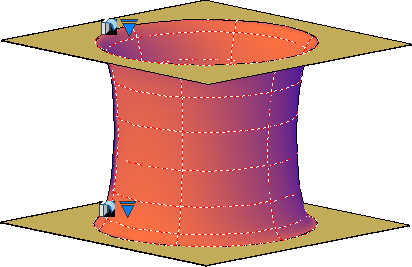

[連続性(CON)]

サーフェスが合流する際の滑らかさを指定します。既定は G0 です。連続性を変更するには、値を入力するかグリップを使用します。

[ふくらみの大きさ(B)]

元のサーフェスと接続するブレンド サーフェス エッジの丸みを設定します。既定値は 0.5 です。有効な値は、0 から 1 の範囲です。
