3D ソリッド角錐を作成します。
アクセス方法
ツール セット:
メニュー:
概要

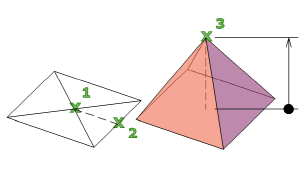

既定では、角錐は底面の中心点、エッジの中央の点、高さを定義する別の点で定義されます。
最初は、底面の半径の既定は設定されていません。作図セッション中、底面の半径の既定値は、常に前回入力したソリッド プリミティブの底面の半径となります。
角錐台を作成するには、[上面半径(T)]オプションを使用します。
プロンプト
次のプロンプトが表示されます。
- [エッジ(E)]
-
2 点を指定することによって、角錐の底面の 1 つのエッジの長さを設定します。
エッジの 1 点目を指定: 点を指定します。
エッジの 2 点目を指定: 点を指定します。
- [側面(S)]
-
角錐の側面の数を指定します。3 から 32 の範囲の数字を入力できます。
側面の数を入力 <既定値>: 側面の数を指定するか、[Enter]を押して既定値を指定します。
最初は、角錐の側面の数は 4 に設定されています。作図セッション中、側面の数の既定値は、常に前回入力した側面の数となります。
- [内接(I)]
-
角錐の底面の半径によって定義される仮想円に角錐が内接する(内側に描かれる)ように指定します。
- [外接(C)]
-
角錐の底面の半径によって定義される仮想円に角錐が外接する(外側に描かれる)ように指定します。
- [2 点(2P)]
-
角錐の高さが 2 点間の距離となるよう指定します。
1 点目を指定: 点を指定します。
2 点目を指定: 点を指定します。
- [軸の端点(A)]
-
角錐の軸の端点の位置を指定します。この端点は角錐の頂点です。軸の端点は、3D 空間の任意の位置に指定できます。軸の端点によって、角錐の長さと方向が定義されます。
軸の端点を指定: 点を指定します。
- [上面半径(T)]
-
角錐の上面半径を指定し、角錐台を作成します。
上面の半径を指定: 値を入力します。
最初は既定の上面半径は設定されていません。同じ作図セッション内では、上面の半径の既定値は、常に、任意のソリッド プリミティブの上面の値として直前に入力した値になります。
高さを指定 または [2 点(2P)/軸の端点(A)] <既定>: 高さを指定するか、オプションを入力するか、[Enter]を押して既定の高さを指定します。
- [2 点(2P)]: 角錐の高さが 2 点間の距離となるよう指定します。
1 点目を指定: 点を指定します。
2 点目を指定: 点を指定します。
- [軸の端点(A)]: 角錐の軸の端点の位置を指定します。この端点は角錐の頂点です。軸の端点は、3D 空間の任意の位置に指定できます。軸の端点によって、角錐の長さと方向が定義されます。
軸の端点を指定: 点を指定します。
- [2 点(2P)]: 角錐の高さが 2 点間の距離となるよう指定します。
