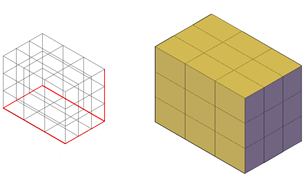

各面が長方形または正方形のメッシュ直方体を作成します。
メッシュ直方体の底面は、現在の UCS の XY 平面(作業平面)に平行に作成されます。
メッシュ直方体の既定の面分割数を設定するには、システム変数 DIVMESHBOXHEIGHT、DIVMESHBOXLENGTH、DIVMESHBOXWIDTH を使用します。
メッシュ プリミティブが作成された後で、オブジェクトの現在のスムーズ レベルを修正できます。
メッシュ直方体の作成オプション
MESH コマンドの[直方体(B)]オプションには、作成するメッシュ直方体のサイズと回転を決定する方法がいくつか用意されています。
- 最初に中心点を指定する。中心点を指定して直方体を作成するには、[中心(C)]オプションを使用します。
- 立方体を作成する。すべての辺が同じ長さのメッシュ直方体を作成するには、[立方体(C)]オプションを使用します。
- 回転を指定する。直方体の XY 平面上での回転を設定する場合は、[立方体(C)]または[長さ(L)]オプションを使用します。
