SURFOFFSET[オフセット サーフェス] (コマンド)

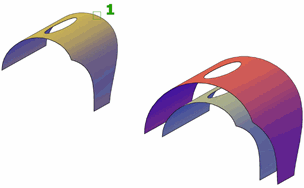

間隔を指定して元のサーフェスと平行なサーフェスを作成します。

アクセス方法

ツール セット: [モデリング]タブ > [サーフェス]パネル > [サーフェス作成]ドロップダウン > [サーフェス オフセット]

メニュー: [作成] > [3D モデリング] > [サーフェス] > [オフセット]

概要

オフセットの方向を反転するには、[方向を反転(F)]オプションを使用します。

プロンプト

次のプロンプトが表示されます。

オフセット距離を指定

オフセット サーフェスと元のサーフェス間の距離を指定します。

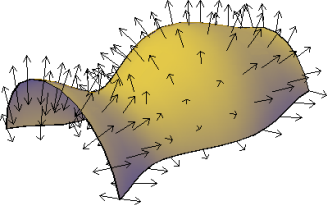

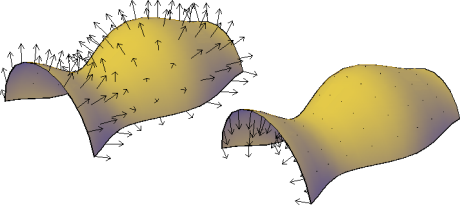

[方向を反転(F)]

矢印で示されたオフセット方向を反転します。

[両面(B)]

両方向にサーフェスをオフセットします(1 つではなく 2 つの新しいサーフェスが作成されます)。

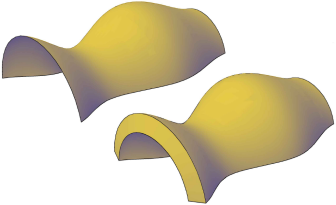

[ソリッド(S)]

オフセットによってソリッドを作成します。これは、THICKEN[厚さ設定]コマンドに似ています。

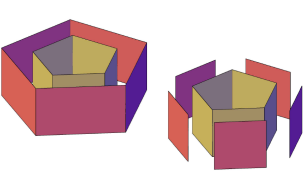

[接続(C)]

元のサーフェスが接続している場合、複数のオフセット サーフェスを接続します。

[式(E)]

計算式を入力して、サーフェスのオフセット距離を指定します。
