マークアップ読み込みとマークアップ アシスト

マークアップ読み込みとマークアップ アシストが引き続き改善され、マークアップ ファイルから図面に対して、図面の改定を簡単に取り込むことができるようになりました。

次の機能強化が行われました。

• マークアップ アシストを外部参照に適用できるようになりました。
• マークアップ アシストを使用して雲マークを挿入する際、矩形状またはポリゴン状の雲マークとして挿入できるようになりました。矩形状雲マークとして挿入すると、ハイライト表示された境界が、雲マークの定義サイズおよび形状として使用されます。ポリゴン状雲マークとして挿入すると、検出されたマークアップのおおよその形状が、定義サイズおよび形状として使用されます。

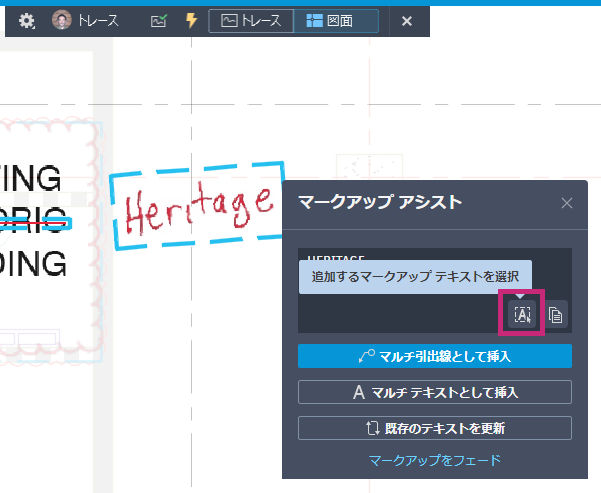

• 複数のテキスト マークアップを単一のマークアップ アシスト文字挿入に追加できるようになりました。つまり、複数のマークアップ内に複数の文字列がある場合は、すべての文字列を同じマルチ テキスト オブジェクトまたはマルチ引出線オブジェクトに追加することで、時間を節約できます。[マークアップ アシスト文字]ダイアログ ボックスが開いたら、[追加するマークアップ テキストを選択]をクリックし、追加するテキスト マークアップ オブジェクトを選択します。
