このサブアセンブリはコリドー モデルの基線線形の内側車線横断勾配摺り付け勾配値を適用して、走行車線の表層、基層、路盤層の横断図を作成します。
分割非連続横断勾配高速道路の内側車線に使用します。舗装構成は、Autodesk Civil 3D ヘルプの「舗装横断の舗装構成」で説明されている規格に従います。
アタッチメント
アタッチメント ポイントは、表層サーフェス上における車線の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。
入力パラメータ
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
|
作成方向 |
サブアセンブリを配置する側を指定します。 |
左側/右側 |
右側 |
|
内側のクラウン ポイント |
クラウンとしてコード化する車線の内側の端を指定します。 |
はい/いいえ |
いいえ |
|
幅 |
内側の端のオフセットから外側の端のオフセットまでの車線の幅 |
数値、正 |
3.6 m 12.0 ft |
|
既定の % 勾配 |
線形の横断勾配摺り付け勾配が定義されていない場合に使用される車線の既定の % 勾配 |
数値 |
-2.0 |
|
表層 1 の深さ |
表層 1 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.025 m 0.083 ft |
|
表層 2 の深さ |
表層 2 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.025 m 0.083 ft |
|
基層の深さ |
基層 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.100 m 0.333 ft |
|
路盤の深さ |
路盤層 の厚さ(省略する場合はゼロ) |
数値、負の数字以外 |
0.300 m 1.0 ft |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
|
幅 |
[車線の幅]の固定値を変更し、車線の端とオフセット線形を繋ぐ場合に使用します。幅を指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
|
外側標高 |
標準車線勾配を変更し、走行車線の外側の端と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 |
オプション |
出力パラメータ
|
パラメータ |
説明 |
タイプ |
|---|---|---|
|
車線の幅 |
車線の幅 |
数値 |
|
車線 % 勾配 |
車線の勾配-% |
数値 |
動作

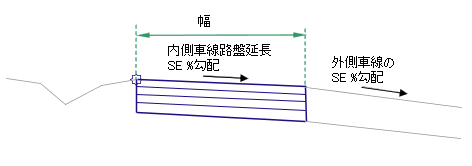

内側車線横断勾配摺り付け勾配を基線線形の横断勾配摺り付け仕様から取得します。アタッチメント ポイントから開始し、指定された幅、深さ、および横断勾配摺り付け勾配の表層サーフェスおよびそれに平行な路床を挿入します。車線の両側は、垂直リンクで結ばれます。
コリドー モデルの作成時にオフセット平面線形名が[幅]に割り当てられた場合は、車線の幅が線形のオフセットに合わせて変更されます。
レイアウト モードの動作

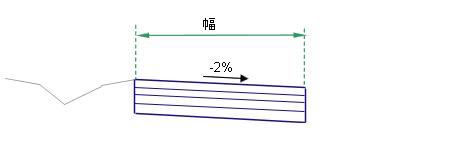

レイアウト モードの場合、指定された幅、深さ、および -2% 勾配の車線リンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
|
P1 |
ETW |
表層上における走行車線の端 |
|
P1 |
Crown |
表層上におけるクラウン ポイント |
|
P2 |
Lane |
表層上における車線の外側の端 |
|
P3 |
ETW_Pave1 |
表層 1 上における走行車線の端 |
|
P3 |
Crown_Pave1 |
表層 1 上におけるクラウン ポイント(オプション) |
|
P4 |
Lane_Pave1 |
表層 1 上における車線の外側の端 |
|
P5 |
ETW_Pave2 |
表層 2 上における走行車線の端 |
|
P5 |
Crown_Pave2 |
表層 2 上におけるクラウン ポイント(オプション) |
|
P6 |
Lane_Pave2 |
表層 2 上における車線の外側の端 |
|
P7 |
ETW_Base |
基層上における走行車線の端 |
|
P7 |
Crown_Base |
基層上におけるクラウン ポイント(オプション) |
|
P8 |
Lane_Base |
基層上における車線の外側の端 |
|
P9 |
ETW _Sub |
路盤層上における走行車線の端 |
|
P9 |
Crown_Sub |
路盤層上におけるクラウン ポイント(オプション) |
|
P10 |
Lane_Sub |
路盤層上における車線の外側の端 |
|
L1 |
Top、Pave |
表層サーフェス |
|
L2 |
Pave1 |
|
|
L3 |
Pave2 |
|
|
L4 |
Base |
基層サーフェス |
|
L5 |
SubBase Datum |
路盤サーフェス |
|
S1 |
Pave1 |
|
|
S2 |
Pave2 |
|
|
S3 |
Base |
|
|
S4 |
SubBase |

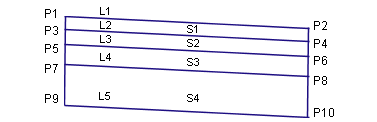

コード図
