Berm

Berm サブアセンブリは、余裕幅を作成するためのリンクを挿入します。余裕幅は、余裕幅の内側先端または内側上部から作成できます。余裕幅はサーフェスまで法面展開します。

アタッチメント

アタッチメントポイントは、余裕幅の内側先端または内側上部にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
アタッチポイント	余裕幅の作成元のアタッチポイント。	内側先端/内側上部	内側先端
余裕幅の高さ	アタッチメントポイントから測定した余裕幅の高さ。	数値	4 ft 1.2 m
外側側面の勾配	余裕幅外側の余裕幅勾配。	数値	-2 ( : 1)
内側側面の勾配	余裕幅内側の余裕幅勾配。	数値	3 ( : 1)
上部勾配	余裕幅上部の勾配。	数値	2 (%)
上部の幅	余裕幅上部の幅	数値、正	5 ft 1.5 m

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
余裕幅サーフェス	法面展開サーフェスの名前。ターゲットとして使用できるオブジェクトタイプはサーフェスです。	オプション

なし。

なし

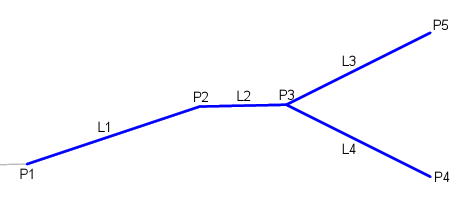

余裕幅の初期内側リンクは、入力された高さと内側側面勾配を使用して作成されます。余裕幅の上部は、入力された[上部の幅]と[上部勾配]を使用して作成されます。[外側側面勾配]を使用して、法面展開リンクを検出します。

レイアウトモードの場合、5 ft (1.5 m)のリンクを使用して盛土の余裕幅を描画します。

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
