StructuralSteelPlateVehicularUndercrossing

StructuralSteelPlateVehicularUndercrossing サブアセンブリは、カリフォルニア交通局の標準プラン B15-1 および Contech Construction Products, Inc. に基づいて、構造鋼板車両下交差点を作成するためのリンクとシェイプを挿入します。

使用する寸法が、標準プランの解釈および Contech Construction Products の要求と一致することを確認する必要があります。

アタッチメント

アタッチメント ポイントは、Structural Steel Plate Vehicular Undercrossing サブアセンブリの底部にあります。

入力パラメータ

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

パラメータ	説明	タイプ	既定値
[サイズ]	スパンとライズの寸法	S12'2''xR11'0'' / S12'11''xR11'3'' / S13'2"x11'11" / S13'10''xR12'3'' / S14'1''xR12'10'' / S14'6''xR13'6'' / S14'10''xR14'0'' / S15'6''xR14'4'' / S15'9''xR15'1'' / S16'4''xR15'5'' / S16'5''xR16'1'' / S16'9''xR16'3'' / S17'3''xR17'0'' / S18'4''xR16'11'' / S19'2''xR17'2'' / S19'6''xR17'7''	S19'6''xR17'7''

ターゲット パラメータ

このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。

パラメータ	説明	ステータス
法面展開サーフェス	法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。	オプション

ランタイム ロジックの割り当て

構造鋼板車両下交差点の寸法は、ユーザが選択した入力パラメータから設定されます。

出力パラメータ

なし

動作

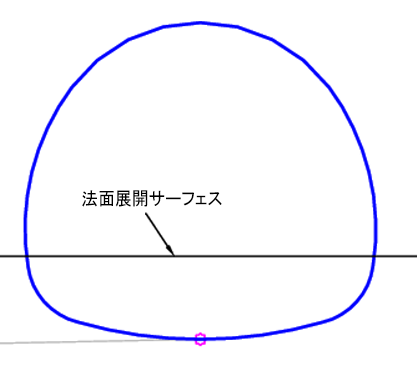

最初のポイントをアタッチメント ポイントに設定します。法面展開サーフェスがプレート下部の下またはライズ寸法の上にある場合、鋼板全体が作成されます。法面展開サーフェスが鋼板内部にある場合、鋼板が部分的に作成されます。各プレートの角度は、プレート角度の 10% ずつ、10 個の横断に分割されます。横断内で法面展開が起こり、横断がそれ以上処理されなくなるまで、横断がテストされます。

レイアウト モードの動作

レイアウトモードの場合、このサブアセンブリは構造鋼板車両下交差点を描画します。

ポイント、リンク、およびシェイプ コード

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。

ポイント、リンク、またはシェイプ	コード	説明
P1	Bottom
P4	Top
L1-L3、L8	Plate_Bottom	プレートの底部
L4-L7	Plate_Top	上部プレート
S1	開口部	鋼板内の開口領域

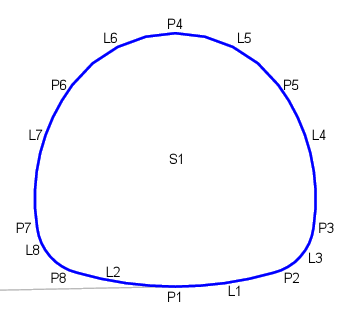

コード図
