PipeTrenchMultipleLayers2 サブアセンブリには、トレンチ内の単一パイプ、パイプ保護材のレイヤ、その保護の上部に配置される追加のマテリアルのレイヤが含まれています。
このサブアセンブリにより、床付けのベース、パイプ ゾーン、砕石埋め戻しについて、土量計算を行うことができます。パイプは、床付け上部のマテリアルのレイヤによって保護されます。パイプの中心部が、設計縦断になります。トレンチの最上部のレイヤの高さは、一定ではありません。パイプ トレンチの他のレイヤの深さは、常に同じです。トレンチの深さ、幅、直径は、トレンチごとに異なります。トレンチの深さは、トレンチの下部からターゲット サーフェスまでの距離として測定されるため、線形に応じて異なります。
アタッチメント
既定では、アタッチメント ポイントは、パイプの中心にあります。

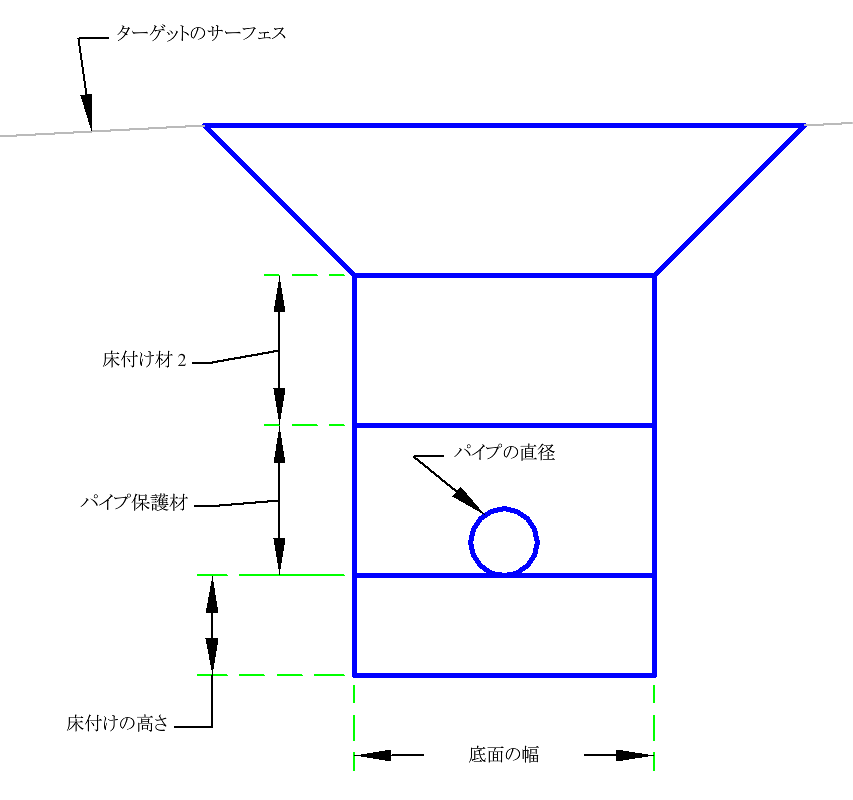

入力パラメータ
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 底面の幅 | パイプ トレンチの幅を指定します。 | 数値、正 |
3 ft 1 m |
| パイプの土被り | パイプの土被り。 | 数値、正 |
0.5 ft 0.15 m |
| パイプの直径 | パイプの直径。 | 数値、正 |
0.667 ft 0.2 m |
| 床付けの高さ | パイプ インバート下部のパイプ床付けの高さ。 | 数値、正 |
0.75 ft 0.2 m |
| パイプ保護材の高さ | パイプ インバート上部のパイプ床付けの深さ。 | 数値、正 |
1.5 ft 0.45 m |
| サーフェス勾配 | トレンチの法面の x : 1 勾配。 | 数値、正 |
1 (: 1) |
| 上部マテリアルの深さ | パイプ インバート上部の床付けの深さ。 | 数値、正 |
3 ft 1 m |
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
| 法面展開サーフェス | 法面展開サーフェスの名前。ターゲットとして使用できるオブジェクト タイプはサーフェスです。 | 必須 |
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし
動作
トレンチ底面の標高は、「縦断勾配線の標高 - パイプの半径 + 床付けの高さ」という式で計算されます。水平方向のトレンチ底面リンクは、トレンチ底面の標高位置で、アタッチメント ポイント オフセットの周辺に対称的に配置されます。パイプ保護材の高さは、パイプ周囲のマテリアルの厚み指定に使用されます。パイプ保護材の上部には、パイプ上部のマテリアルを指定する Material2 が配置されます。側面勾配は、既存のサーフェスに向かって上方向に延長されます。水平の床付けリンクが、指定した深さでトレンチ底面の上に挿入されます。
レイアウト モードの操作
レイアウト モードの場合、このサブアセンブリによってトレンチが描画されます。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | PipeBottom | パイプの底部 |
| P2 | Datum、BeddingBottomCenter | 床付けの底面中央 |
| P3 | PipeBackfillBottom_In | パイプ埋め戻しの内側下端 |
| P4 | PipeBeddingBottom_In | パイプ床付けの内側下端 |
| P6 | Datum、PipeBeddingBottom_Out | パイプ床付けの外側下端 |
| P7 | PipeBackfillBottom_Out | パイプ埋め戻しの外側下端 |
| P11、P13 | パイプ | |
| P12 | PipeTop | パイプの頂点 |
| P14 | PipeCenter | パイプの中心 |
| P15 | BottomMaterial2_In | 内側の Material2 の下部 |
| P16 | BottomMaterial2_Out | 外側の Material2 の下部 |
| P17 | BottomMaterial1_In | 内側の Material1 の下部 |
| P18 | BottomMaterial1_Out | 外側の Material1 の下部 |
| P19 | Top、TrenchInner | 内側のトレンチ |
| P20 | Top、TrenchOuter | 外側のトレンチ |
| L1 | PipeBackfillBottom | パイプ埋め戻しの下部 |
| L2、L4 | PipeBedding | パイプの床付け |
| L3 | Datum、PipeBeddingBottom | 床付けの下部 |
| L5 | PipeBackfillBottom | 埋め戻しの下部 |
| L6 ～ L7 | パイプ | |
| L8 | PipeBackfillMaterial_In | パイプ埋め戻し材の内端 |
| L9 | PipeBackfillMaterial_Out | パイプ埋め戻し材の外端 |
| L10 | BottomMaterial2 | Material2 の下部 |
| L11 | TrenchMaterial2_In | 内側のトレンチの Material2 |
| L12 | TrenchMaterial2_Out | 外側のトレンチの Material2 |
| L13 | BottomMaterial1 | Material1 の下部 |
| L14 | TrenchSlopeMaterial1_In | 内側のトレンチ勾配の Material1 |
| L15 | TrenchSlopeMaterial2_Out | 外側のトレンチ勾配の Material1 |
| L16 | Top、TrenchWidth | トレンチの幅 |
| S1 | PipeBedding | パイプ床付け |
| S2 | PipeBackfillMaterial | パイプの埋め戻し材 |
| S3 | TrenchMaterial2 | トレンチの Material2 |
| S4 | TrenchMaterial1 | トレンチの Material1 |

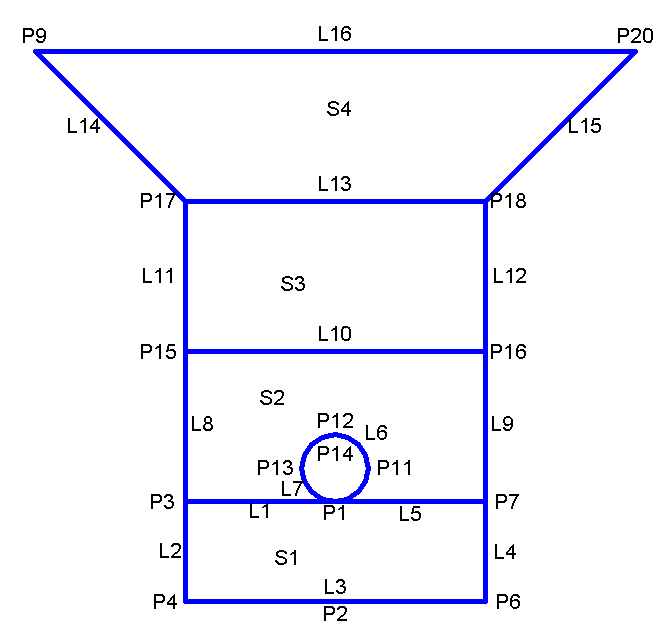

コード図
