SidewalkSlopesAndBase サブアセンブリを使用すると、両脇に植栽帯を配置したコンクリート歩道のリンクを作成することができます。
アタッチメント
アタッチメント ポイントは、内側植栽帯の内端にあります。通常、SidewalkSlopesAndBase サブアセンブリは、縁石の背面か舗装の端にアタッチされます。
入力パラメータ
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 作成方向 | サブアセンブリを配置する側を指定します。 | 左側/右側 | 右側 |
| 内側植栽帯の幅 | 内側の植栽帯の幅。 | 数値、正 |
4 ft 1.2 m |
| 外側植栽帯の勾配 | 外側の植栽帯の幅。 | 数値、正 |
0.5 ft 0.15 m |
| 歩道の基層の高さ | 歩道の基層の高さ。基層がない場合は、ゼロを指定します。 | 数値、正 |
0.5 ft 0.15 m |
| 内側植栽帯の基層の高さ | 内側植栽帯の基層の高さ。 | 数値、正 |
0.5 ft 0.15 m |
| 歩道の高さ | 歩道の高さ。 | 数値、正 |
0.333 ft 0.10 m |
| 外側植栽帯の勾配 | 外側の植栽帯の勾配(%) | 数値 | 4 (%) |
| 歩道の勾配 | 歩道の勾配(%) | 数値 | 2 ( % ) |
| 内側植栽帯の勾配 | 内側の植栽帯の勾配(%) | 数値 | 4 (%) |
| 外側植栽帯の幅 | 外側植栽帯の幅。 | 数値、正 |
2 ft 0.6 m |
| 歩道の幅 | 歩道の幅 | 数値、正 |
5 ft 1.5 m |

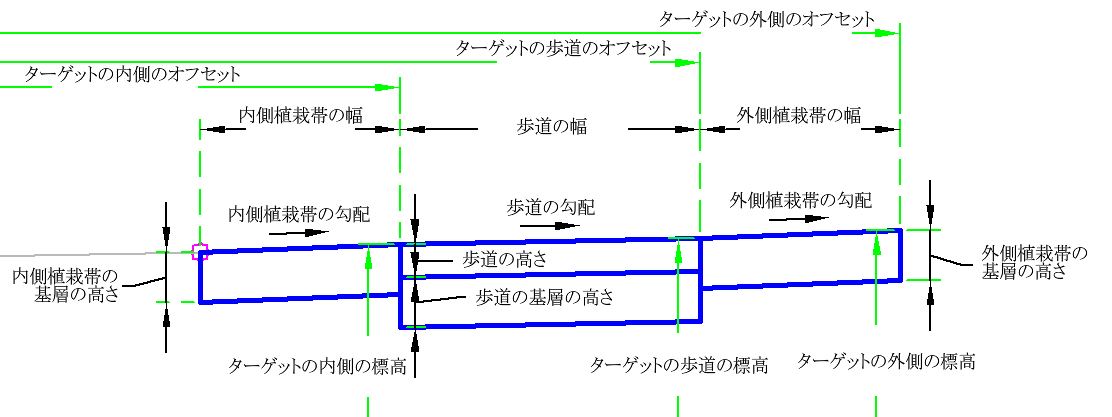

ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
|
パラメータ |
説明 |
ステータス |
|---|---|---|
| 内側植栽帯の幅 | [内側植栽帯の幅]の固定値を変更し、歩道の内側の端とオフセット線形を繋ぐ場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 外側植栽帯の高さ | 外側植栽帯の勾配を変更し、外側植栽帯の外側の端と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 外側植栽帯の幅 | オフセット線形を使用して、[外側植栽帯の幅]の固定値を変更する場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 歩道の高さ | 歩道の勾配を変更し、歩道の外側の端と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 歩道の幅 | 歩道の幅の固定値を変更し、歩道の外側の端とオフセット線形を繋ぐ場合に使用します。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
| 内側植栽帯の高さ | 内側植栽帯の勾配を変更し、内側植栽帯の外側の端と縦断の標高を繋ぐ場合に使用します。標高を指定するターゲットとして、縦断、3D ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし。
動作
内側の植栽帯、歩道、および外側の植栽帯リンクが、指定した勾配でアタッチメント ポイントから外側に向かって挿入されます。植栽帯は、幅にゼロを指定することで、省略することができます。
必要に応じて、オフセット線形にアタッチすると、さまざまな要素の幅を取得することができます。また、オフセット縦断に繋ぐと、横断勾配を生成することができます。
レイアウト モードの操作
レイアウト モードの場合、サブアセンブリは、植栽帯、歩道、基層で構成されるリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | Top | |
| P2 | Sidewalk_In、Top | 歩道の内側上端 |
| P3 | Sidewalk_Out、Top | 歩道の外側上端 |
| P4 | OutsidePointCode、Top | 外側のポイント コード |
| P5 | Sidewalk_Datum、BottomConcrete | コンクリート歩道の内側下端 |
| P6 | Sidewalk、BottomConcrete | コンクリート歩道の外側下端 |
| P7、P8 | Sidewalk_Base | 歩道の基層 |
| P9、P10 | InsideBaseDepth | 内側植栽帯の基層の高さ |
| P11、P12 | OutsideBaseDepth | 外側植栽帯の基層底面 |
| L1 | Top | |
| L2 | Top、Sidewalk | |
| L3 | Top | |
| L5、L6 | Sidewalk、Datum | |
| L7 | Sidewalk | |
| L8、L10、L13、L14 | Base、Datum | |
| L9 | Sidewalk_Base | 歩道の基層 |
| L11 | InsideBaseDepth | 内側植栽帯の基層の高さ |
| L12 | InsideBase、Datum | 内側植栽帯の基層底面 |
| L15 | OutsideBaseWidth | 外側植栽帯の基層底面 |
| S1 | Sidewalk | |
| S2、S3 | BasePlanter | 植栽帯の基層 |
| S4 | Base |

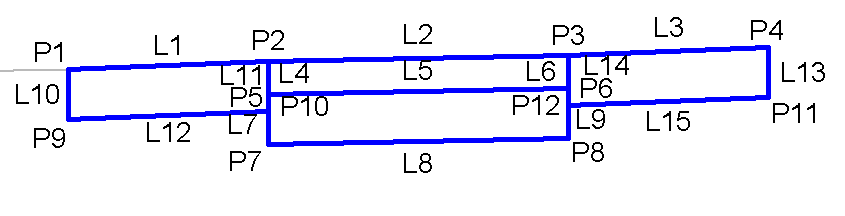

コード図
