ClarkCountyRainGardenV

ClarkCountyRainGardenV サブアセンブリは、縁石に隣接してクラーク郡のレインガーデン V を作成するためのリンクを挿入します。

使用する寸法が標準プランの解釈と一致することを確認する必要があります。

アタッチメント

アタッチメントポイントは、内側勾配の内側の端にあります。このコンポーネントは、右側または左側のどちらにもアタッチできます。

注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。

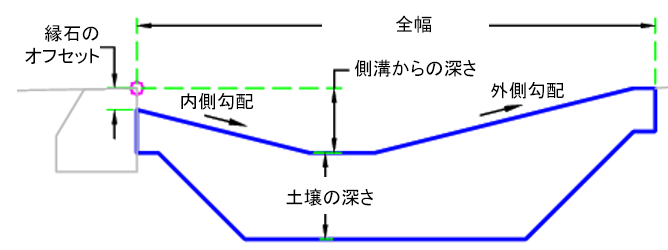

パラメータ	説明	タイプ	既定値
作成方向	サブアセンブリを配置する側を指定します。	左側/右側	右側
全幅	レインガーデン全体の幅	数値、正	12.0 ft 3.6 m
側溝からの深さ	隣接するアタッチぽインチの深さ。	数値	-1.0 ft 0.3 m
土壌の深さ	土壌の深さ	数値、正	2 ft 0.6 m
縁石のオフセット	アタッチメントポイントからのオフセット	数値	-0.5 ft 0.15 m
内側の法面	内側の法面	勾配	-4 ( : 1)
外側の法面	外側の法面	勾配	-4 ( : 1)

このセクションでは、1 つまたは複数のターゲットオブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドーターゲットを指定するには」を参照してください。

なし。

なし。

なし

最初のポイントをアタッチメントポイントに設定します。レインガーデンは、入力したオフセット距離から調整されます。レインガーデンの深さは、入力値から設定されます。

レイアウトモードの場合、入力パラメータに従ってレインガーデンを描画します。

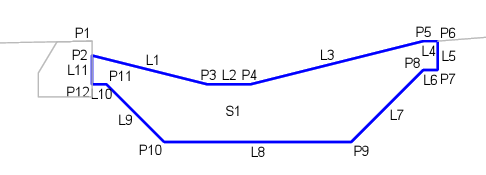

次の表は、このサブアセンブリのポイント、リンク、およびシェイプコードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプコードのうち、コードが割り当てられていないものは表に含まれません。
