ShoulderIntersectRight サブアセンブリは、路肩勾配と路床勾配に基づき、法面展開ポイントまで延長した路肩を作成します。これは右側路肩でのみ使用できます。
アタッチメント
アタッチメント ポイントは、右側の舗装された路肩の内端にあります。通常、この点は基線から見て右側の走行車線の外端に一致します。
入力パラメータ
注: すべての寸法の単位は、特に注記がない限り、メートルかフィートです。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
|
パラメータ |
説明 |
タイプ |
既定値 |
|---|---|---|---|
| 内側上端ポイント コード | 内側上端のポイントに割り当てられるコードのリスト。 | カンマ区切り文字列 | P1 |
| 内側下端ポイント コード | 内側下端のポイントに割り当てられるコードのリスト。 | カンマ区切り文字列 | P2 |
| 外側のポイント コード | 外側のポイントに割り当てられるコードのリスト。 | カンマ区切り文字列 | P3 |
| 上面リンク コード | 上面リンクに割り当てられるコードのリスト。 | カンマ区切り文字列 | L2 |
| 底面リンク コード | 底面リンクに割り当てられるコードのリスト。 | カンマ区切り文字列 | L3 |
| 高さリンク コード | 高さのリンクに割り当てられるコードのリスト。 | カンマ区切り文字列 | L1 |
| 高さ | アタッチメント ポイントの下の路肩の高さ。 | 数値、正 |
1.5 ft 0.45 m |
| 路床勾配 | 路床の勾配(%)。 | 数値 | -4 ( % ) |
| 路肩の勾配 | 路肩の勾配。 | 数値、正 | 4 (: 1) |
| マテリアル コード | マテリアルのシェイプに割り当てられるコードのリスト。 | カンマ区切り文字列 | 路盤 |
| Superelevation | 横断勾配摺り付けを使用するように指定します。 | 選択リスト | RightOutsideShoulder |
ターゲット パラメータ
なし。
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし。
動作

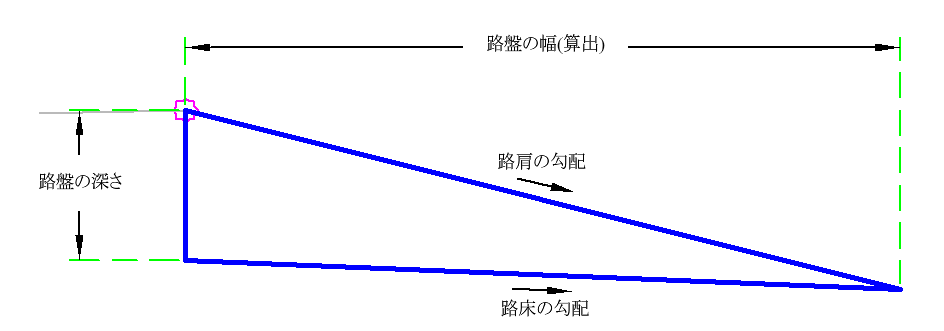

指定した路肩の高さ、路肩勾配、路肩路床に基づく路肩が挿入されます。幅は路肩勾配と路肩路床の挿入箇所で計算されます。その後ポイント、リンク、シェイプが計算されます。
レイアウト モードの操作
レイアウト モードの場合、このサブアセンブリは路肩で構成されるリンクを表示します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P1 | Hinge、TopInsidePCode、Top | 内側上端ポイント コード |
| P2 | BottomInsidePCode | 内側下端ポイント コード |
| P3 | Daylight_Sub、OutsidePCode、Top | 法面展開の路床、外側のポイント コード |
| L1 | DepthLinkCode | 高さリンク コード |
| L2 | Top、TopLinkCode | 上面リンク コード |
| L3 | Datum、BottomLinkCode | 底面リンク コード |
| S1 | MaterialCode | マテリアル コード |

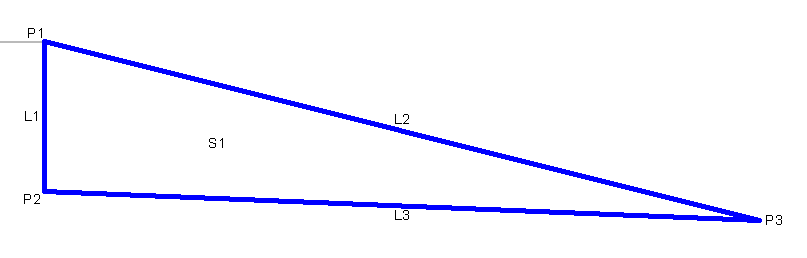

コード図
