このサブアセンブリは、全体(舗装、基層、路盤層)を法面展開勾配に延長した舗装後の路肩を挿入します。
アタッチメント ポイントは、舗装路肩の内端にあります。通常、この点は走行車線の外側の端にあります。
注: すべての寸法は、特に注記がない限り、メートルまたはフィート単位です。すべての勾配は、「%」記号によりパーセント勾配であることが示されていない限り、底辺 : 高さの比(例、4 : 1)です。
パラメータ | 説明 | タイプ | 既定値 |
---|---|---|---|
作成方向 |
サブアセンブリをアタッチメント ポイントの右側と左側のどちらに挿入するか指定します。 |
左側/右側 | 右側 |
路肩の幅 | アタッチメント ポイントから路肩ヒンジ ポイントまでの幅。 | 数値 |
2.4 m 8.0 ft |
横断勾配摺り付けの使用 | 基線線形に対して定義された横断勾配摺り付けからの勾配を使用するように指定します。 |
オプションのリスト:
|
[いいえ(N)] |
[路肩勾配方向] |
路肩勾配がクラウンから離れるか、クラウンに近づくかを指定します。 |
オプションのリスト:
|
[クラウンから離れる] |
既定の路肩勾配 | 路肩サーフェスの既定の横断勾配。 この値は、横断勾配摺り付けを使用しない場合、または基線線形に対して横断勾配摺り付けを指定していない場合に使用されます。 | 数値 | -6.0% |
排水溝の幅 | 路肩ヒンジ ポイントからの排水溝の幅を指定します。 | 数値、正 |
3.00m 9.00ft |
排水溝の深さ | 排水溝の深さを指定します。 | 数値、正 |
0.40m 1.20ft |
路盤下り法面 | 排水溝の上部と一致する路盤下り法面の値。 | 数値、正 | 2 ( : 1) |
路盤横断勾配摺り付け | 基線線形に対して定義された横断勾配摺り付けからの勾配を使用するように指定します。 | オプションのリスト: (a)[いいえ]、(b)[外側路肩勾配]、(c)[内側路肩勾配] | いいえ |
既定の路盤勾配 | 路盤サーフェスの既定の横断勾配。 この値は、横断勾配摺り付けを使用しない場合、または基線線形に対して横断勾配摺り付けを指定していない場合に使用されます。 | 数値 | -4.0% |
表層 1 の深さ | 表層および表層 1 間の深さ(省略する場合はゼロ) | 数値、負の数字以外 |
0.025 m 0.083 ft |
表層 1 と表層 2 のギャップ | 表層 1 と表層 2 の間で路盤マテリアルを調整するために表層 1 の深さを減少します。 | 数値、正 |
0.000m 0.000 ft |
表層 2 の深さ | 第 2 レベルの舗装マテリアルの深さ(省略する場合はゼロ) | 数値、負の数字以外 |
0.025 m 0.083 ft |
表層 2 のトリム | 路盤を調整できるように縮小した表層 2 のマテリアルの幅。 マテリアル層の片側の端の勾配は、路肩法面展開勾配と同じになります。 | 数値、正 |
0.4 m 1.32 ft |
表層 2 と基層のギャップ | 表層 2 と基層の間で路盤マテリアルを調整するために表層 2 の深さを減少します。 | 数値、正 |
0.01 m 0.033 ft |
基層の深さ | 基層の深さ(表層 2 と基層の間; 省略する場合はゼロ) | 数値、負の数字以外 |
0.100 m 0.333 ft |
基層のトリム | 路盤を調整できるように縮小した基層マテリアルの幅。 マテリアル層の片側の端の勾配は、路肩法面展開勾配と同じになります。 | 数値、正 |
0.4 m 1.32 ft |
路盤の深さ | 基層下部から測ったアタッチメント ポイントにおける路盤層の深さ1(省略する場合はゼロ) | 数値、負の数字以外 |
0.300 m 1.0 ft |
表土の厚み | 法面展開リンクに沿ってマテリアルのライニングの深さを指定します。ゼロの値を入力した場合、ライニング マテリアルは追加されません。 | 数値、負の数字以外 | 0.0 |
表土のシェイプ コード | 表土マテリアルのシェイプ コードを指定します。 | 文字列 | Topsoil |
表層 1 のシェイプ コード | 上部層(可能な場合は表土より下の)マテリアルのシェイプ コードを指定します。 | 文字列 | Pave1 |
表層 2 のシェイプ コード | 2 番目の層のマテリアル(基層より上)のシェイプ コードを指定します。 | 文字列 | Pave2 |
このセクションでは、図面のサーフェス、線形、縦断オブジェクトなど、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
パラメータ | 説明 | ステータス |
---|---|---|
路肩の幅 | [路肩の幅]の固定値を変更し、路肩の端とオフセット線形を繋ぐ場合に使用できます。このオフセットを指定するターゲットとして、線形、ポリライン、計画線、および測量図形の各オブジェクト タイプが使用できます。 | オプション |
パラメータ | 説明 | タイプ |
---|---|---|
排水溝の終点勾配 | 排水溝の終点の勾配。 | 数値 |
排水溝の終点オフセット | 排水溝の終点のオフセット。 | 数値 |
排水溝の終点標高 | 排水溝の終点の標高。 | 数値 |
路肩の幅 | 舗装された路肩の幅 | 数値 |
路肩勾配 | 舗装された路肩の勾配 | 数値 |

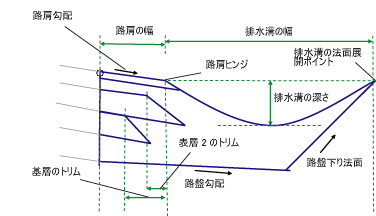

[路肩の幅]と[路肩勾配]の指定値を基に、路肩の表層を、アタッチメント ポイントから外側の方向に挿入します。 放物線状の排水溝のリンクが、路肩の終点から、指定した幅まで、6 つ連続して追加されます。排水溝の底部の深さが放物線の底に使用されます。
路盤リンクが、アタッチメント ポイントのオフセットから、[既定の路肩勾配](または、横断勾配摺り付け勾配)を基に、表層の下の[路盤の深さ]を始点にして挿入されます。路盤の逆側の終点は、図に示すように、排水溝の終点から路盤下り法面へリンクを描画することで求められます。

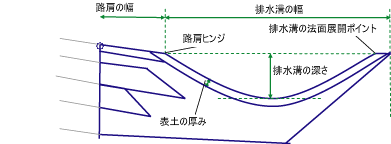

表土マテリアルに「正」の値を設定すると、法面展開リンクの直下の指定した厚さのところに、新しいマテリアル層が作成されます。 厚さは、放物線状の排水溝のシェイプに対して垂直に計測されます。 排水溝の上部は、路肩ヒンジ ポイントから、指定した幅と排水溝の深さまで描画されます。排水溝の内端に、オフセット リンクが路肩リンクに沿って追加され、指定した排水溝の表土の深さに到達します。同様に、排水溝の外端には、水平リンクが追加されます。この 2 つのリンクと表土の深さによって、放物線状の表土の底部で残っている部分が作成されます。新しい層を作成するため、路肩の上部層の幅は、次の図に示すように調整されます。
表層 1、表層 2、および基層サーフェスが、表層と平行に指定した深さで挿入されます。表層 1 のリンクの下部は、常に法面展開リンクまで延長されます。表層 2 や基層のトリム値をゼロに設定すると、その層の上部リンクは、「直前の層の下部リンク」のオフセットまで延長されます。下部リンクは、側部に形成されたくさびの勾配が排水溝の開始勾配と等しくなるように延長されます(注: 放物線状の排水溝の開始勾配の計算では、放物型計算式の既知のポイントを 3 つ使用します)。
上記のトリム値に正の値を設定すると、各マテリアルがその分短くなり、マテリアルの側面勾配が法面展開リンクと等しくなるように、下部リンクが決まります。
[表層 1 と表層 2 のギャップ]や[表層 2 と基層のギャップ]に正の値を設定すると、対応する層は、[路肩(路盤構成)]サブアセンブリで説明しているギャップで区切られます。
レイアウト モードの場合、このサブアセンブリは、既定のパラメータが割り当てられた路肩で構成されるリンクを表示します。

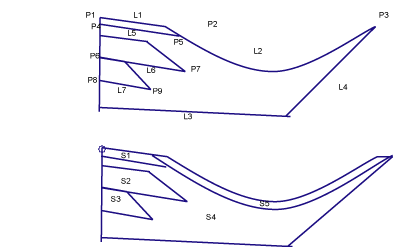

次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
タイプ | コード | 説明 |
---|---|---|
P2 | EPS | 表層上の舗装路肩の端 |
P3 | Daylight_Sub | 路盤法面展開ポイント |
P5 | EPS_Pave1 | 表層 1 上の舗装路肩の端 |
P7 | EPS_Pave2 | 表層 2 上の舗装路肩の端 |
P9 | EPS_Base | 基層上の舗装路肩の端 |
L1、L2 | Top | 路肩の表層 |
L3、L4 | Datum、Subbase | |
L5 | Pave1 | |
L6 | Pave2 | |
L7 | Base | |
S1 | ユーザ定義のコード | ユーザ定義の路肩の上部層のコード(既定は Pave1) |
S2 | ユーザ定義のコード | ユーザ定義の路肩の 2 番目の層のコード(既定は Pave2) |
S3 | Base | |
S4 | SubBase | |
S5 | ユーザ定義のコード | ユーザ定義の表土マテリアルのコード(既定は Topsoil) |
