ClarkCountyConcreteBarrierType2 サブアセンブリは、クラーク郡のタイプ 2 コンクリート バリアを表すためのリンクを挿入します。
使用する寸法が標準プランの解釈と一致することを確認する必要があります。
アタッチメント
アタッチメント ポイントは、コンクリート バリアの底面中央にあります。
入力パラメータ
なし
ターゲット パラメータ
このセクションでは、1 つまたは複数のターゲット オブジェクトにマッピングすることが可能なサブアセンブリのパラメータを一覧表示します。詳細については、「コリドー ターゲットを指定するには」を参照してください。
なし。
ランタイム ロジックの割り当て
なし。
出力パラメータ
なし
動作

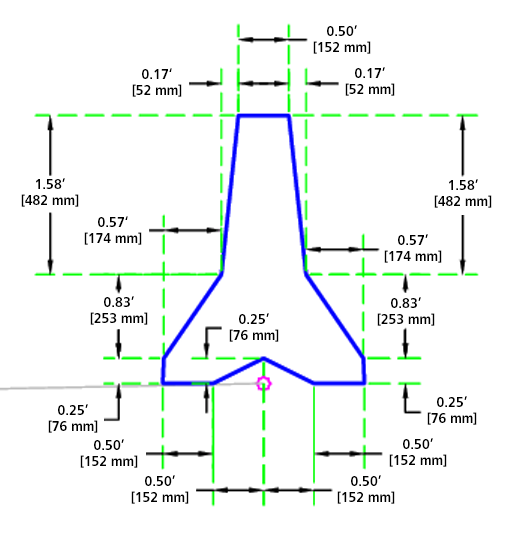

このサブアセンブリは、アタッチメント ポイントの中心をベースとして、クラーク郡のコンクリート バリア タイプ 2 のシェイプを作成します。
レイアウト モードの操作
レイアウト モードでは、このサブアセンブリは最初の盛土勾配を 5 つのユニットで描画します。
ポイント、リンク、およびシェイプ コード
次の表は、このサブアセンブリのポイント、リンク、およびシェイプ コードのうち、コードが割り当てられているものを一覧表示しています。このサブアセンブリのポイント、リンク、シェイプ コードのうち、コードが割り当てられていないものは表に含まれません。
|
ポイント、リンク、またはシェイプ |
コード |
説明 |
|---|---|---|
| P7-P8 | JB_Top | バリアの上部 |
| L3-L9 | Barrier | バリア リンク |
| S1 | Barrier | バリアのシェイプ |
コード図
