縦断ビューの新機能

縦断ビューの機能強化について説明します。

2025.2 の新機能

二次線形の追加のカント縦断帯情報を表示できるようになりました。

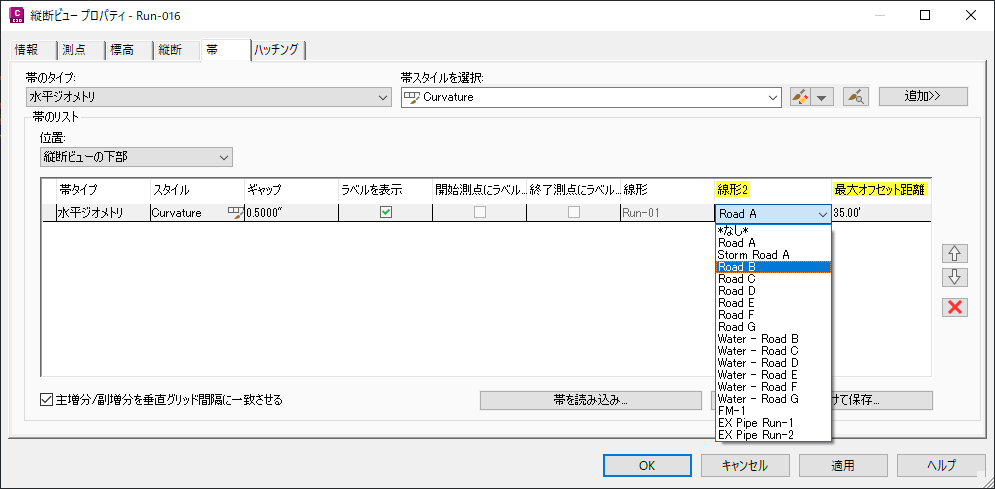

• カント帯の二次線形の情報を表示する[線形 2]プロパティが追加されました。
• カント帯に表示される二次線形を制限する範囲として、[最大オフセット距離]プロパティが追加されました。
• カント帯のカント限界測点にラベルを付ける機能が追加されました。

  ラベル コンポーネントの編集の詳細については、「[レイアウト]タブ([ラベル スタイル管理]ダイアログ ボックス)」を参照してください。

• 帯のカント限界ポイントおよび線形限界ポイントの図とティックを追加する機能が追加されました。
• 帯内の適用カントおよび均衡カントの図を追加する機能が追加されました。
• カント帯の一次線形の投影測点にラベルを付ける機能が追加されました。
  • 一次線形マッピング測点: 始点
  • 一次線形マッピング未処理測点 - 始点

  ラベル コンポーネントの編集の詳細については、「[レイアウト]タブ([ラベル スタイル管理]ダイアログ ボックス)」を参照してください。

• 更新された二次線形帯ワークフローの API サポートが追加されました。

詳細は、「帯を縦断ビューに追加するには」を参照してください。

2025.1 リリース

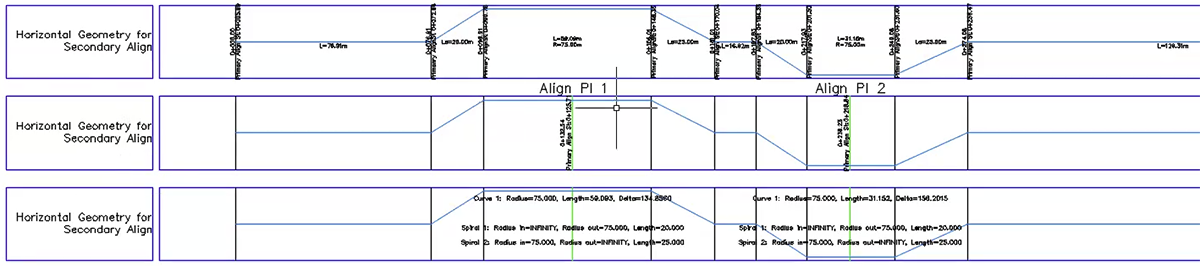

• 二次線形情報を表示およびラベル付けする新しい水平ジオメトリ帯オプションが追加されました。
  • 二次線形の情報を表示する[線形 2]プロパティが追加されました。
    注: 新しい縦断ビューを作成する際に[線形 2]を選択することもできます。
  • 帯に表示される二次線形を制限する範囲として、[最大オフセット距離]プロパティが追加されました。

  • 帯の一次線形の投影測点にラベルを付ける機能が追加されました。
    • 接線、曲線、緩和曲線の文字内容
      • 一次線形マッピング測点: 始点
      • 一次線形マッピング測点: 終点
    • 交点の文字内容
      • IP 拡張測点での一次線形マッピング測点
      • 拡張未処理測点での一次線形マッピング測点


    ラベル コンポーネントの編集の詳細については、「[レイアウト]タブ([ラベル スタイル管理]ダイアログ ボックス)」を参照してください。

  • 帯タイトルとして二次線形名を指定する機能が追加されました。テキスト コンポーネント エディタには、次の 2 つのオプションがあります。
    • [親線形]
    • 水平線形: 線形 2 の名前

詳細は、「帯を縦断ビューに追加するには」を参照してください。
