4 軸ラップを使用して、X 軸、または、Y 軸周りに 2.5D フィーチャーをラップします。この機能を使用するには、4 軸をサポートするマシンが必要です。
4 軸ラップは、回転テーブルを連続移動の軸として使用します。加工の工程中に回転が発生し、工具移動は X 軸と Z 軸、または、Y 軸と Z 軸のどちらかになります。ラップでは、円筒ストックを使用しなければなりません。また、ラップされたフィーチャーのポスト処理では、すべての円弧移動が直線移動に変換されます。ラップ トレランス で、この変換を制御します。
4 軸ラップ、または、Turn/Mill を使用して、どのようなフライス加工フィーチャーでもラップすることができます。次の例では、X 軸周りでラップされたシンプル溝を示しています。
|

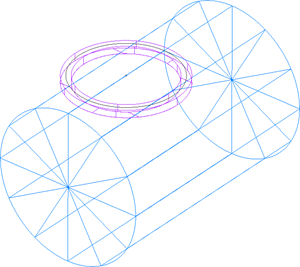

フィーチャー: |
3D シミュレーション: |
|
|
|
注: フィーチャーは画面上ではラップされていませんが、ラップ セットアップのツールパスを生成すると、ツールパスがラップされています。
