圧縮ばねの概要

圧縮ばねは、外部からコイル軸に加わった力によって発生した反作用の力を伝達することができ、有効コイル間に一定のクリアランスがあるねじりばねです。

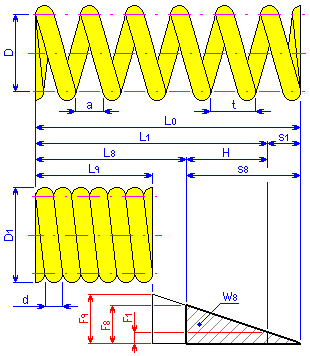

寸法

d	線径[mm、インチ]
D	平均ばね直径[mm、インチ]
D 1	コイルの外径[mm、インチ]
D 2	コイルの内径[mm、インチ]
H	作動たわみ[mm、インチ]
t	自由状態の有効コイルのピッチ[mm、インチ]
a	自由状態の有効コイル間のピッチ [mm、in]
s x	ばねのたわみ[mm、インチ]
L x	ばね長さ[mm、インチ]
F x	ばねによって加えられた作動力 [N、lb]
W 8	変形エネルギー [J、ft lb]
x	ばねの状態に応じた指数

コイル巻き

1. 右(通常)
2. 左(注釈が必要)

状態

1. 自由: ばねの荷重なし(指数 0)
2. 予荷重:ばねに最小作動力が適用されます(指数 1)
3. 最大荷重:ばねに最大の作動荷重がかかります(指数 8)
4. 限界: コイルに触れるまでばねを抑える(指数 9)
