Inventor のデザインで IFC データを使用する方法について説明します。
新機能の紹介: 2025

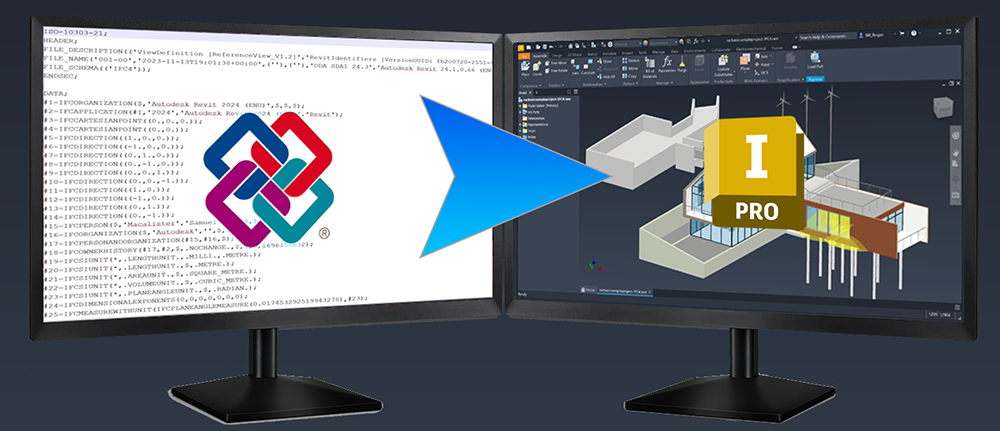

IFC は、BIM データのアーカイブにも使用できるデータ交換形式です。いわば、デザインのスナップショットです。Inventor は IFC ファイルを開き、要素を Inventor アセンブリに配置します。Inventor は、[インポート]ダイアログで選択したオプションに従って IFC データをインポートします。
Inventor では、IFC データをインポートするために、[モデルを参照]と[モデルを変換]という 2 つのタイプが用意されています。この 2 つのタイプの中で、ジオメトリのインポート方法(マルチボディか個別のコンポーネントか、ソリッドかメッシュか、など)を選択できます。
[モデルを参照]は、その名のとおり、ソース IFC ファイルへのリンクを持つ参照モデルです。インポートされたモデル データはアセンブリの内部データであり、編集することはできません。ソース IFC ファイルが変更されると、Inventor はその旨を通知し、変更内容で Inventor モデルを更新することができます。
[モデルを変換]は、IFC データを 1 回だけインポートするものです。ソース IFC ファイルへのリンクがないため、IFC ファイルからの更新はこのモデルには適用されません。インポートされたモデルは完全にユーザの管理下に置かれ、Inventor で編集することができます。
