コンポーネントを別々の色で表示するには

サブアセンブリ、一意のコンポーネント、または個別のコンポーネントをそれぞれの色で表示します。

新機能の紹介: 2025

色を分けて表示

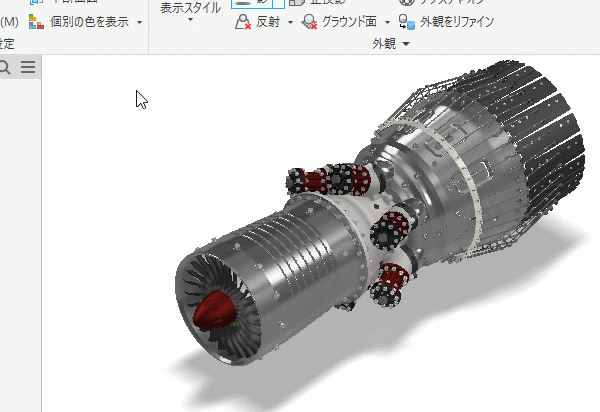

コンポーネントを個別の色で表示するには、次のいずれかのオプションを使用します。

  1. リボンの[表示]タブにある[表示]パネルで、[色を分けて表示]矢印をクリックしてオプション リストを表示します。ボタンをクリックすると、最後に選択したオプションでビュー モードが切り替わります。
  2. リストで次のいずれかを選択します。
    • [一意の最上位アセンブリごと]を選択すると、個別の色で最上位コンポーネントが表示されます。
    • [最上位レベルのアセンブリごと]を選択すると、個別の色で各最上位コンポーネントが表示されます。
    • [一意のパーツごと]を選択すると、アセンブリで使用されている一意のパーツごとに、異なる色が表示されます。
    • [パーツごと]を選択すると、アセンブリ内のパーツごとに異なる色が表示されます。
  3. 通常の表示外観に戻すには、ドロップダウン リストの矢印ではなく、[色を分けて表示]ボタンをもう一度クリックします。
  4. 注: [色を分けて表示]はビューの状態です。たとえば、[インプレイス編集]や、レイトレーシングまたはアドイン環境への切り替えを行うと、通常の外観に戻ります。

使用する色を管理する

カラー スキームで使用する色は自由に変更することができます。

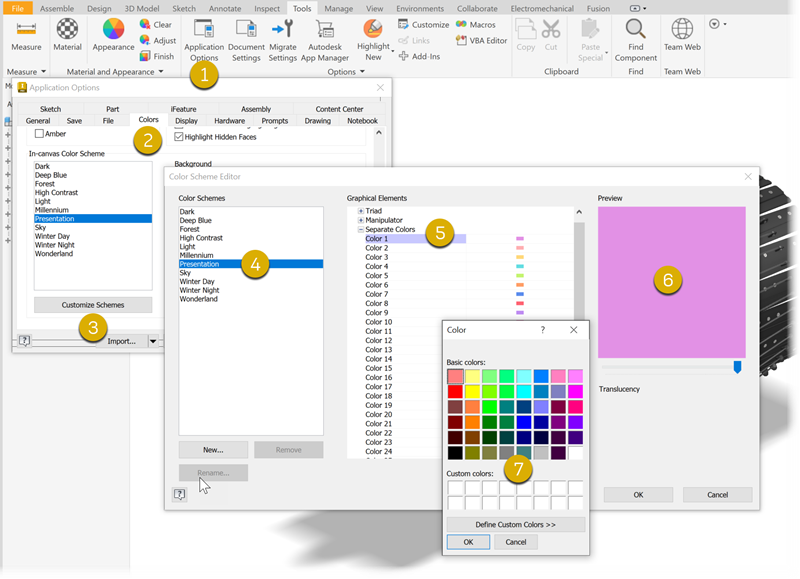

色の選択を変更するには、次の操作を行います。
  1. [ツール]タブで、[アプリケーション オプション]をクリックします。
  2. [アプリケーション オプション]ダイアログで、[色]タブをクリックします。
  3. [色]タブで、[カラー スキームのカスタマイズ]をクリックします。
  4. カラー スキーム エディタの[カラー スキーム]で、変更したいカラー スキームをクリックします。
  5. [グラフィックス要素]で[色を分ける]を展開し、色を選択します。
  6. [プレビュー]をクリックして、[色]ダイアログを表示します。
  7. [色]ダイアログで、使用する色を選択するか、カスタム色を定義します。定義したカスタム色ごとに、必ず[カスタム]カラー パレットをクリックして色を追加してから、[OK]をクリックするようにします。
