スプラインに図面寸法を追加する

1. リボンで、[注釈]タブ [寸法]パネル [寸法] の順にクリックします。

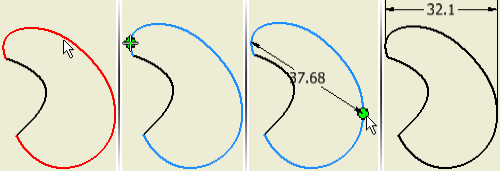

2. グラフィックス ウィンドウを右クリックし、[スナップ設定]右クリック メニューで[最小/最大スプライン]が選択されていることを確認します。
3. グラフィックス ウィンドウで、スプラインのジオメトリを選択します。
4. カーソルをスプライン上に移動します。端点と X と Y の最小/最大が選択可能点です。
5. 寸法を表示する点を選択し、寸法を配置する位置にカーソルを移動します。クリックして必要な位置に寸法を配置します。

注: スプライン点の寸法を表示するとき、表示する最初の寸法を角度寸法にすることもできます。長さ寸法または角度寸法を表示するには、最初の選択点を再度選択します。

スプライン上の任意の点に寸法を追加

1. [ツール]タブ [オプション]パネル [アプリケーション オプション]の順にクリックします。[スケッチ]タブの[表示]領域で、スケッチの軸が有効になっていることを確認します。
2. 設定内容を保存し、[アプリケーション オプション]を閉じます。

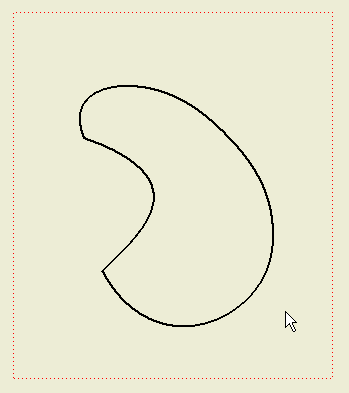

3. 寸法を表示するスプライン ジオメトリを含んだ図面ビューの内側を選択します。

4. リボンで、[ビューを配置]タブ [スケッチ]パネル [スケッチを作成]の順にクリックします。

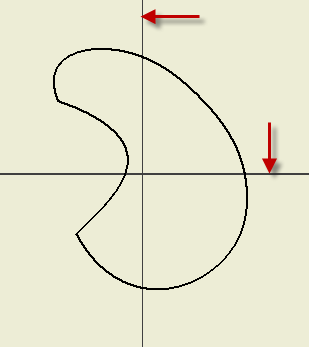

5. スケッチの軸を有効にした場合には、スケッチの軸の線が次の図のようにビューに表示されます。軸の線が表示されない場合は、元に戻してやり直してみてください。

6. リボンで、[スケッチ]タブ [作成]パネル [ジオメトリを投影]の順にクリックします。
7. 投影するスプライン ジオメトリを選択します。終了したら、右クリックして[完了]を選択します。

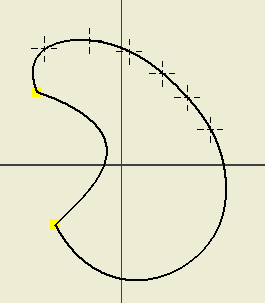

8. [スケッチ]タブ [作成]パネル [点]の順にクリックします。必要に応じて、スプライン曲線に点を追加します。

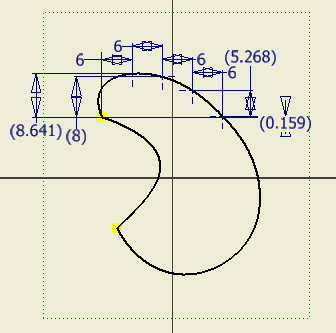

9. [スケッチ]タブ [拘束]パネル [寸法]の順にクリックします。必要に応じて、スプライン曲線上の点に寸法を追加します。

10. [スケッチを終了]を選択し終了します。スケッチの寸法が表示されなくなります。

スプラインのスケッチ寸法を取得する

1. ビューポートを右クリックして、右クリック メニューから[寸法の取り込み]を選択します。
2. [寸法の取り込み]ダイアログ ボックスで、[フィーチャを選択]が有効になっていることを確認します。
3. ブラウザで、スケッチを含むビューを展開して、スケッチを選択します。
4. スケッチの寸法がビューに表示されます。ダイアログ ボックスで、[寸法を選択]を選択し、個々の寸法を選択するか、交差選択ウィンドウを使用して複数の寸法を選択します。

5. 選択が終わったら[適用]または[OK]をクリックして、コマンドを完了します。
6. 必要に応じて、寸法の書式を設定します。
