IFC データを AnyCAD モデルとしてインポートするには

Inventor のデザインに IFC データをインポートするさまざまな方法について説明します。

新機能の紹介: 2025

アクセス

CAD ファイルをインポートする際のアクセスポイントは次のとおりです。

[ホーム] [開く]
[ファイル] [開く]
[ファイル] [開く] [CAD ファイルをインポート]
[クイックアクセスツールバー(QAT)] [開く]
[新規パーツ] [管理]タブ [挿入]パネル [インポート]
IFC ファイルを Inventor ウィンドウのタイトルバーまたはキャンバス(グラフィックス領域)にドラッグアンドドロップします。
アセンブリドキュメントの、[アセンブリ]タブ [コンポーネント]パネル [インポートした CAD ファイルを配置]で

既存の Inventor IFC モデルに IFC コンテンツを追加することができます。

IFC データをインポートする

IFC ファイルから新しいデータセットを作成する場合も、既存の IFC コンテンツを含むモデルに追加の IFC コンテンツを配置する場合も、ワークフローは同様です。ですが、わずかな違いがあります。
- 新規モデル: QAT または[ホーム]タブで、[開く]をクリックします。または、他のアクセスポイントのいずれかを使用します。
- 既存のモデルに追加する: [コンポーネント]パネルの[アセンブリ]タブで、[配置]ドロップダウンを展開し、[インポートした CAD ファイルを配置]をクリックします。
[開く]ダイアログで、
- [ファイルの種類]を IFC ファイル(*.ifc; *.ifcXML; *.ifcZIP)に設定します。
- インポートする IFC モデルにナビゲートして、選択します。
- [開く]をクリックします。この操作はファイルサイズに依存し、進行状況の表示時間が長くなります。
[インポート]ダイアログボックスで、次の操作を実行します。
1. [オプション]タブ
  - [インポートの種類]
    [参照モデル]または[モデルを変換]を選択します。
    - 参照モデル
      - ソース IFC モデルとの関連付けを保持します。IFC モデルが変更されると、Inventor モデルに通知が送信され、モデルを更新するかどうかを選択できます。
      - 読み取り専用です。ソース IFC モデルに対する変更は、IFC ファイルを作成したアプリケーションで行う必要があります。
      - インポートされたモデルでは、次のことができます。
        Inventor コンポーネントをジオメトリに拘束する。

        ジオメトリを他の Inventor モデルに投影する。

        コンポーネントを非表示にする。

        ソースファイルと参照先のファイルの間のリンクを省略する、または解除する。

        iProperty を修正し、AEC プロパティをコピーする。

        BOM フィールドをオーバーライドする。
    - モデルを変換
      - IFC 要素に対応するネイティブの Inventor ファイルを作成します。ファイルは、任意の方法で修正することも、削除することもできます。
      - ソースデータとの関連付けは保持されません。ソース IFC データへの変更は無視されます。
  - Import メソッド
    - マルチボディ: IFC 要素を個別のボディとしてインポートし、それらを結合して 1 つのモデルを作成します。プロパティはインポートされません。ボディは、IFC クラスに基づいてフォルダに配置されます。
    - アセンブリ: IFC 要素を個別の Inventor ドキュメントとしてインポートします。プロパティをインポートすることができます。参照モデルの場合、ドキュメントはアセンブリファイル内に保持され、それ以外の方法ではアクセスできません。
    - メッシュとして: IFC データを明示的にメッシュオブジェクトとしてインポートするには、このオプションを選択します。それ以外の場合、オブジェクトはソリッド、サーフェス、メッシュなど、IFC データ定義に従ってインポートされます。大規模なデータセットの場合、メッシュを使用することでインポート処理を高速化できます。
    - プロパティをインポート
      - パラメータとして: IFC プロパティを Inventor パラメータとして保存し、各要素のインスタンスプロパティを保存します。プロパティへのアクセス方法は、参照モデルと変換モデルで異なります。
        参照モデルの場合、パラメータとプロパティにアクセスするには、コンポーネントブラウザノードを右クリックし、メニューで[AEC プロパティ]をクリックします。インスタンスプロパティは、参照モデルの最上位ノードでのみ使用できます。

        変換モデルの場合は、[パラメータ]コマンドを使用してパラメータにアクセスします。[インスタンスプロパティ]コマンドは、要素プロパティにアクセスするためのものです。
      - [カスタム iProperty として]: このオプションは、インポートされたパラメータをカスタム iProperty としてエクスポートするようにマークします。これらのプロパティには、[iProperty]ダイアログの[カスタム]タブからアクセスします。
      注: IFC ファイル内の空のパラメータ、プロパティフォルダ、およびフィールドはインポートされません。後で入力された場合、参照モデルは変更内容で更新されます。
  - Inventor の長さの単位
    インポートに使用する[ドキュメント単位]を指定します。単位のタイプは、[ソースから]、インチ、フィート、センチメートル、ミリメートル、メートル、ミクロンです。
  - 概要をインポート
    - ダイアログセクションで選択した内容は、概要にアイコンとして表示されます。
      たとえば、次の概要では、アクティブなインポートに対して選択されたオプションが次のようにレポートされます: 1)変換済み、2)コンポーネントを含むアセンブリとして、3)IFC パラメータを含む、4)エクスポート用にマークされ、カスタム iProperty として。インポートがメッシュの場合は、追加のアイコンが表示されます。
    - モデルをロードすると、[含まれる要素]に Inventor パーツとしてインポートされる要素の数が表示されます。
2. [クラス]タブ

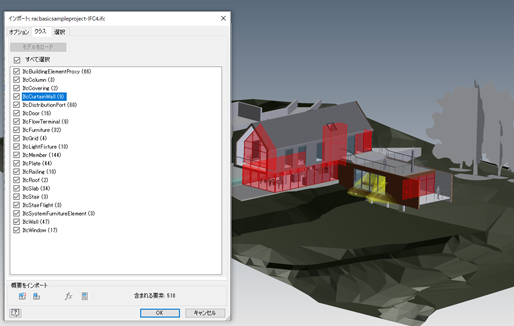

  [クラス]タブでは、IFC 分類を使用して、インポートに含めるものと含めないものを管理することができます。

  [モデルをロード]をクリックすると、キャンバス(グラフィックス領域)にモデルプレビューが表示されます。インポートする IFC クラスのアルファベット順のリストが表示されます。

  既定ではすべてのクラスが選択されています。クラスを選択解除すると、そのクラスに含まれるすべての要素がインポートから除外されます。クラスを選択解除すると、要素数が更新されます。

  ヒント: 不要なクラスの要素をすべて削除するには、このオプションを使用します。
3. [選択]タブ
  [モデルをロード]オプションは、ここでも使用することができます。要素は階層的に表示され、要素がインポートに含まれていることを示す[ を含む]アイコンが表示されます。アイコンをクリックすると、状態が[含む]から[ を除外]に変わります。そのアセンブリ、フォルダ、または要素に含まれるすべての要素がインポートから除外されます。これにより、任意のクラスに必要な要素のみをインポートすることができます。除外を元に戻すには、アイコンをもう一度クリックします。

  ヒント: [クラス]タブと[選択]タブの機能を組み合わせることで、デザインに必要なインポートを正確に作成することができます。[クラス]は不要なジオメトリを一括で削除するのに適しており、[選択]タブはインポート結果を微調整するのに役立ちます。

  次の例は、ランプのセットが除外されていることを示しています。
[OK]をクリックします。ファイルはサブアセンブリとしてインポートされます。モデルの 1 つまたは複数のインスタンスを Inventor アセンブリに配置できます。
注: インポート時にエラーが発生した場合は、発生した問題を説明する変換ログが表示されます。
.

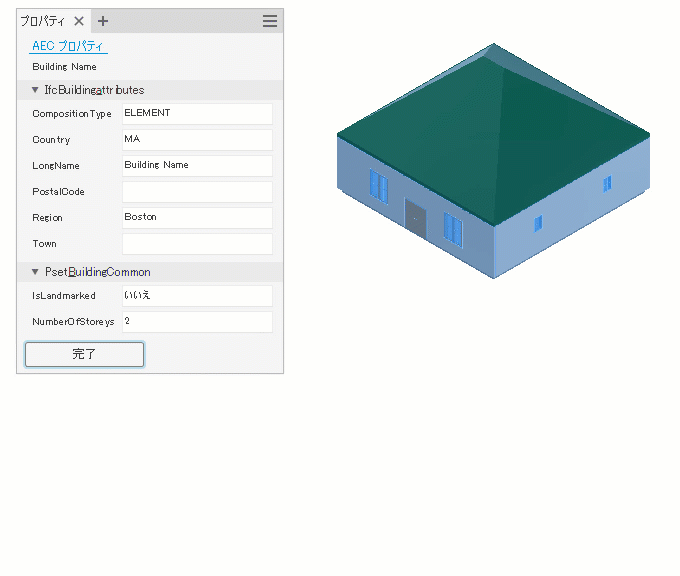

AEC プロパティ

これらは、[パラメータとして]オプションを選択した場合に、AEC プロパティとしてインポートされる IFC プロパティです。プロパティには次の条件が適用されます。

読み取り専用です。
[AEC プロパティ]パネルを使用して表示します。
値を必要に応じてコピーアンドペーストできます。
Inventor プロパティと同じ名前を使用するものには、どれが IFC プロパティであるかを明確にするために、「IFC_」という接頭辞が付いています。
IFC ファイルの変更に合わせて更新されます。変更は、IFC オーサリングアプリケーションで行われます。

AEC プロパティにアクセスするには、次の操作を実行します。

モデルブラウザで、インポートされたモデルノードを展開して、プロパティを参照する要素を見つけるか、ブラウザ検索を使用します。
ブラウザノードを右クリックし、コンテキストメニューの下端にある[AEC プロパティ]をクリックします。
あるいは、選択オプションを[パーツ優先を選択]に設定し、キャンバスでパーツを選択します。

参照モデルを更新する

次の場合、ブラウザノードの横に更新通知(稲妻アイコン)が表示されます。

ソース IFC データが変更された
アセンブリで使用されている Inventor コンポーネントが修正された

稲妻アイコンが表示されたら、[ローカル更新]コマンドをクリックして、保留中の変更をすべて適用します。これには、IFC データと Inventor コンポーネントの両方が含まれます。更新は、拘束やアダプティブパーツなどの従属関係に影響を与える可能性があります。

注: 更新は時間のかかる操作になる可能性があります。更新にかかる時間は、元のインポートと同様になります。

参照モデルのインポートを編集する

インポート完了後、いつでもインポートを編集することができます。

[モデルブラウザ]で、IFC モデルノードを右クリックし、実行するアクションを次のいずれかから選択します。

インポートを編集: [インポート]パネルを表示し、オプションを変更したり、[クラス]タブや[選択]タブにアクセスし、選択したコンテンツを変更します。
リンクを省略: ソースモデルからの更新を保留します。更新を再開するには、読み込みブラウザノードを右クリックし、[リンクを省略解除]をクリックします。
リンクを解除: ソースモデルへのリンクを解除します。内部ファイルは外部ファイルとして保存されるため、インポートは[変換]オプションを使用した場合と同じになります。モデルはソースにリンクされなくなり、ソースからの更新は行われなくなります。
