パーツの機能強化
パーツ環境に対する最新の機能強化を確認してください。
シート メタルの機能強化

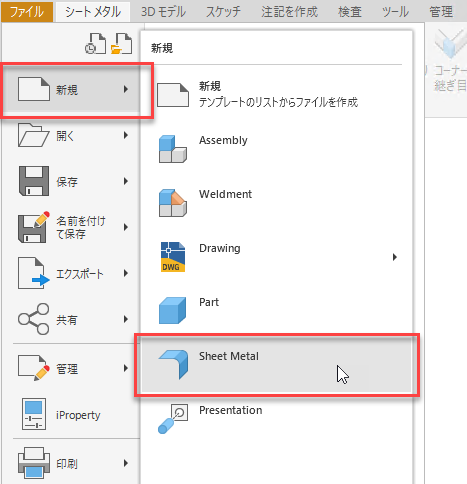

[ファイル] > [新規作成]メニューからのシート メタルへのアクセス
シート メタル機能へのアクセスは、このリリースの Inventor でより便利になりました。[ファイル] > [新規作成]メニューの直下に表示され、クイック アクセス ツールバー(QAT)の[新規作成]ドロップダウン メニューにも表示されるようになりました。既定では、アクティブなテンプレート フォルダにある Sheet Metal.ipt テンプレート ファイルが使用されます。

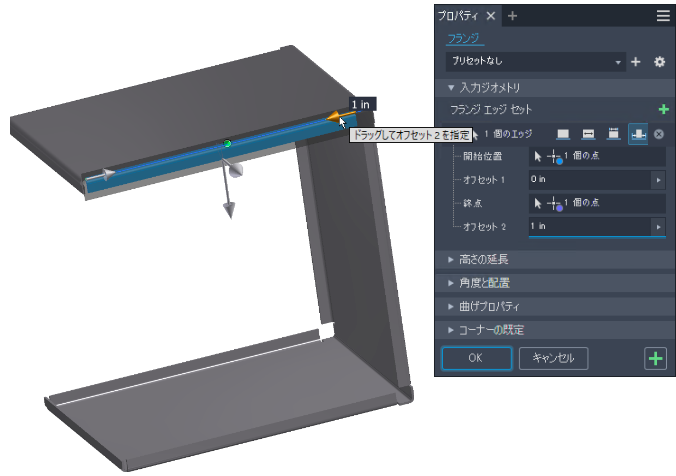

フランジの機能強化
このリリースでは、フランジ コマンドに対して次の機能強化が行われました。
- マニピュレータをドラッグして、[幅] [距離]または[オフセット]を編集できるようになりました。
- また、値をキャンバス内のヘッズアップ表示(HUD)に直接入力して[、幅の距離]または[オフセット]を編集することもできます。
- キャンバス内で[Tab]キーを押すと、編集するアクティブなHUDを切り替えることができます。

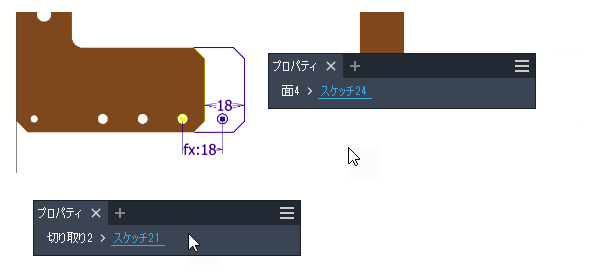

面およびカット スケッチの階層リンクの機能強化
このリリースでは、スケッチの階層リンクに対して次の機能強化が行われました。
- 階層リンクを編集して、スケッチの名前を直接変更できるようになりました。
- スケッチの階層リンクをクリックするだけで、スケッチ エンティティを編集できます。これにより、スケッチ環境に入ったり、スケッチ環境に切り替えることができるため、よりシームレスで効率的なワークフローが実現します。

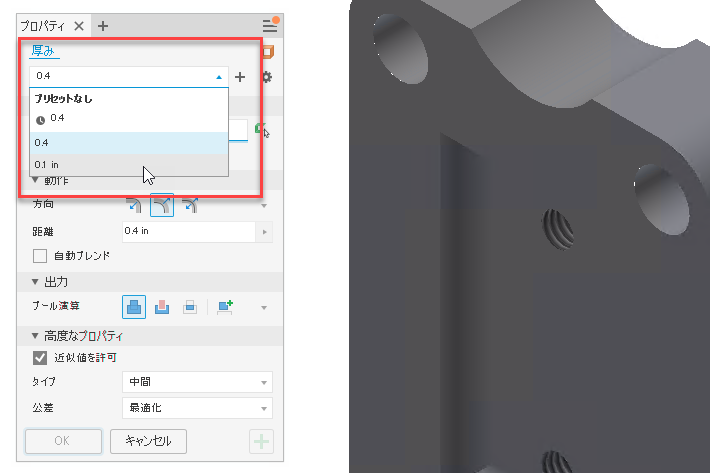

厚み/オフセットのプリセット
[厚み/オフセット]コマンドに、プリセットを定義する機能が追加されました。設定値を使用して独自のプリセットを指定することができます。
詳細については、「プリセットを使用するには」を参照してください。
XLS 設定へのクイック アクセス
新しい[ライブラリの場所を開く]コマンドが[プロパティ]パネルの[高度な設定]に追加されました。これにより、設定を含む XLS ファイルにすばやくアクセスできます。
次のコマンドで使用できます。
- 穴
- ねじ
- 仕上げ
詳細については、「コンポーネントに仕上げを割り当てるには」、「穴を作成するには」、「ねじを作成するには」を参照してください。
フィーチャ フィルタのウィンドウ選択
これまでは、ウィンドウ選択は、フィーチャ選択フィルタがアクティブにされたときに、アセンブリ環境でのみ使用できました。
パーツ環境でもウィンドウ選択機能が有効になりました。これにより、複数のフィーチャを同時に選択することができます。

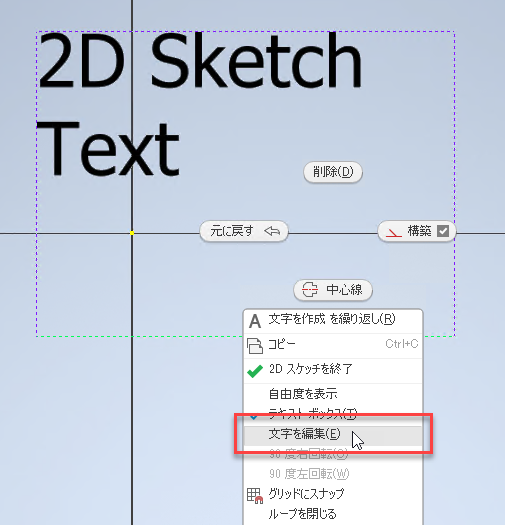

文字を編集、領域を編集
パーツとアセンブリのスケッチでは、文字を直接編集できます。最初に、点または線に関係なく、境界ジオメトリを選択します。次に、右クリックして[文字を編集]または[領域を編集]を選択します。
