チューブ&パイプ設計のファイル命名が改善され、ユーザ インタフェースが刷新されました。
[アプリケーション オプション] [ファイル]タブ
[ファイル命名の既定値]ダイアログ ボックスは、新機能で機能強化され、生産性が向上するように更新されました。
[チューブ&パイプ]タブには、次の機能強化が追加されました。
ダイアログ ボックスの外観が新しくなりました。
ナビゲーションを改善するために、コンテンツはブラウザ構造として表示されるように再配置されました。

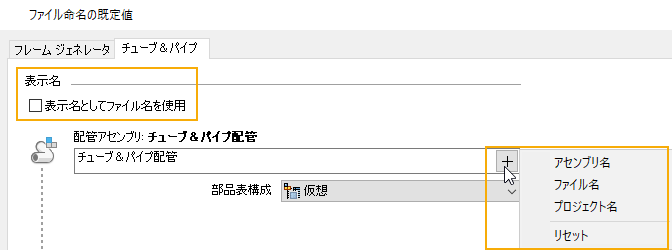

追加機能に対応するためにコンテンツが再配置されました。[属性を追加]セクションは ボタンに置き換えられ、次のようにアクセスされます。
アセンブリの既定の部品表構成のドロップダウン リストが追加されました。
[属性を追加]へのアクセスが ボタンに置き換えられました。

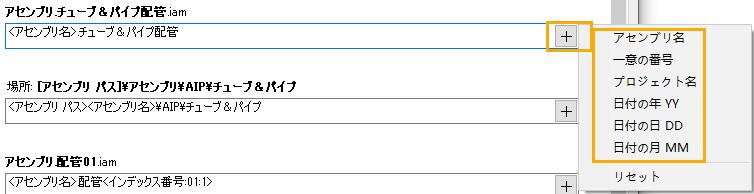

日付とプロジェクトの属性が追加されました。
新しいフォルダ タイプとして、[パイプ セグメント]、[パイプ曲げセグメント]、[パイプ スイープ セグメント]、および[ホース アセンブリ]が追加されました。
詳細については、「チューブ&パイプのフォルダ構造をカスタマイズするには」を参照してください。
[チューブ&パイプ]の[ルート]コマンドと[派生ルート]コマンドが強化され、プロパティ パネル UI を使用するようになりました。
[ルート]プロパティ パネル
[ルート]タブ [作成]パネル
[ルート]
ルートの詳細については、「チューブ&パイプ ルートを使用するには」を参照してください。
[派生ルート]プロパティ パネル
[ルート]タブ [作成]パネル
[派生ルート]
派生ルートの詳細については、「チューブ&パイプの派生ルートを作成するには」を参照してください。
プロパティ パネルを使用するその他のコマンドについては、「生産性とワークフローに関する機能強化」を参照してください。
