パーツの機能強化

パーツ環境に対する最新の機能強化を確認してください。

未使用のスケッチと作業フィーチャを削除する

新しい[未使用の項目を削除]コマンドを使用して、未使用の作業フィーチャとスケッチを選択的に削除します。未使用の作業フィーチャとスケッチの一覧が表示され、削除する作業フィーチャとスケッチのみを選択できます。選択はキャンバス内でハイライト表示されます。

詳細は、「モデルブラウザを管理する」を参照してください。

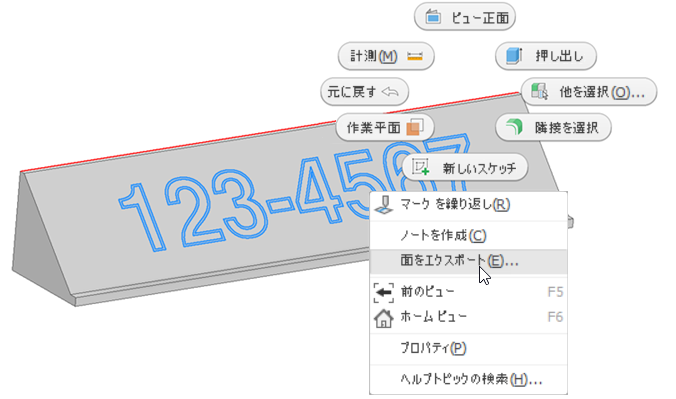

[面に名前を付けてエキスポート]コマンドは、個別の面または複数の面を一度に書き出すことができるようになりました。複数の同一平面上にある面を選択すると、コンテキストメニューの選択項目にエキスポートオプションが表示されます。

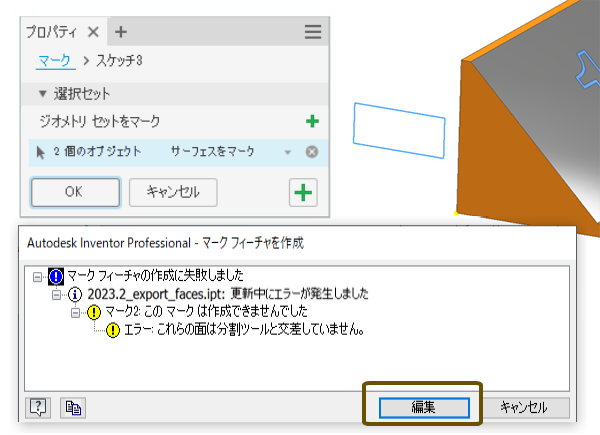

一部の条件では、エラーメッセージが表示されることがあります。たとえば、編集によってスケッチジオメトリがモデルジオメトリ上に配置されなくなった場合などです。こうした場合、エラーダイアログからスケッチを編集することで、問題をすばやく解決することができます。

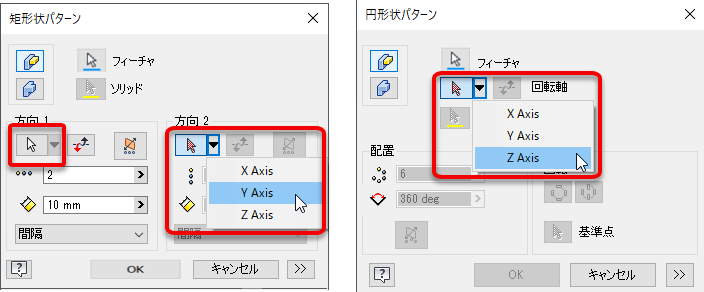

フィーチャパターンコマンドである[矩形状]と[円形状]に、基準軸へのアクセスができるセレクタフライアウトが表示されるようになりました。

詳細については、「パーツフィーチャをパターン化して配置するには」を参照してください。

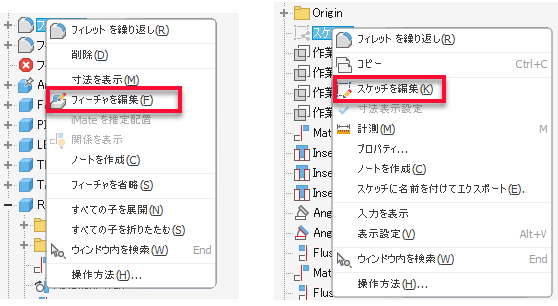

コンテキストメニューのショートカットキーを使用して、スケッチまたはフィーチャを直接編集できるようになりました。フィーチャまたはスケッチを選択し、右クリックしてショートカットキーを使用します。次のショートカットキーを使用できます。

書き出し後の編集に対するサポートをより良くするため、シートメタルを使用した作業とスケッチ文字のエクスポートが改善されました。

フラットパターン DXF/DWG エキスポートでは、DXF/DWG 環境で読み込んだり編集できるテキストオブジェクトとして、スケッチ文字をエクスポートするようになりました。
フラットパターン DXF/DWG エキスポートでは、パラメータやプロパティの値がテキストオブジェクトとしてエクスポートされるようになりました。
スケッチブロック内の文字は、文字オブジェクトとして書き出されます。

詳細は、「面およびシートメタルのフラットパターンのエキスポートについて」を参照してください
