図面の機能強化
図面環境の機能強化を確認してください。
原点インジケータ
原点インジケータを削除できるようになりました。寸法に原点インジケータを使用している場合、それらの寸法も削除されます。プロンプトが表示され、アクションの前に寸法を削除するよう警告されます。
次の項目で、使用される原点インジケータを削除します。
- 累進寸法
- 穴テーブル
- または、原点インジケータ自体
- [寸法スタイル

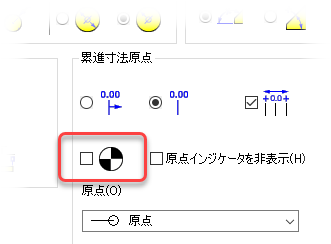

オプション]タブ [原点インジケータ] が選択されている場合は、[座標寸法セット]を選択します。
詳細は、「原点インジケータ」および「原点インジケータの位置または外観を変更する、または原点インジケータを削除する」を参照してください。
シート境界内にのみエクスポート
Inventor 図面では、シート境界の外側にビューやパーツ一覧を作成することがよくあります。AutoCAD DWG として保存する場合、シート内のすべての内容がエクスポートされますが、PDF にエクスポートする場合、シートの境界外の注釈は切り取られ、PDF には含まれません。このリリースでは、[エクスポート先の設定]ダイアログ ボックスに新しい[シート コンテンツのみ]オプションが追加され、DWG にエクスポートする際にシート境界内のコンテンツのみを含めることができるようになりました。このオプションを選択すると、オブジェクトの境界ボックスがシートの内側または一部にある場合、オブジェクト全体が含まれることに注意してください。
詳細は、「データを DWG にエクスポートするには」を参照してください。
