フレームジェネレータの機能強化

ファイルの命名、新しいカテゴリフィルタ、編集機能など、生産性を向上させる数多くの機能強化が行われました。

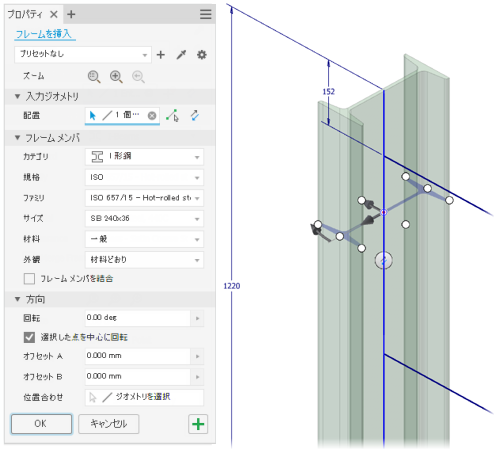

プロパティパネル

[デザイン]タブ [フレーム]パネルの次のコマンドが、より合理化されたワークフローを提供するプロパティパネルになりました。

- コーナージョイント

Note:  Trim To Frame is renamed Corner Joint to make the results of the operation match the command name.

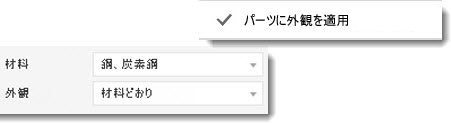

[挿入]、[変更]、[再利用]、および[再利用を変更]の[高度な設定]メニューに [パーツに概観を適用] オプションが追加されました。フレームパーツをアセンブリと同じ色にするには、新しいオプションをオンにします。以前のフレームパーツでは、アセンブリの外観の色が使用されていませんでした。

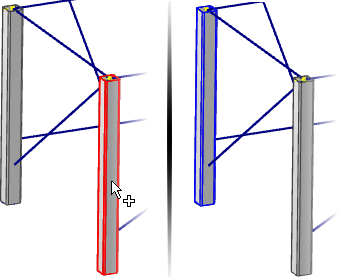

以前は、再利用するメンバを選択するには、元のメンバを選択する必要がありました。このリリースでは、再利用されるメンバを選択することでソースを選択できます。

プロパティパネルに、ズームとビューの方向を設定する 3 つの新しい表示コントロールがあります。

[ノッチ]コマンドには、[カスタム C テンプレート]と[カスタム T テンプレート]という 2 つのカスタムプロファイルが追加されています。

詳細については、「フレームに対する末端処理を修正または適用するには」を参照してください。

[カテゴリ]ドロップダウンリストに[カテゴリを更新]が追加されました。これは、カスタムの読み取り/書き込みライブラリエントリを含むようにリストを再構築します。

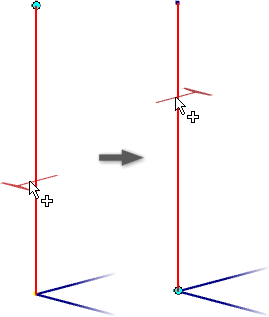

[挿入]コマンドでは、メンバの形状がプレビューされ、スケッチジオメトリをハイライト表示すると原点記号が表示されるようになりました。配置スケッチに沿ってカーソルを移動すると、クリックする前に原点の位置とプロファイルの方向を変更できます。

詳細については、「基本の構造フレームを作成するには」を参照してください。

詳細については、「基本のフレームメンバを変更する」を参照してください。

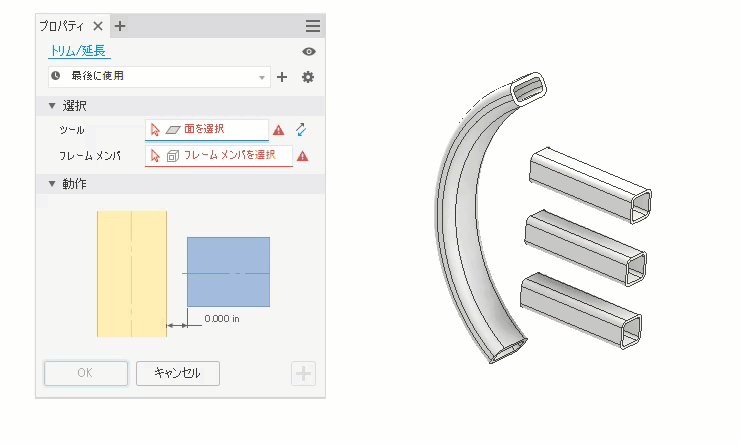

[トリム/延長]コマンドで、曲面を選択してツールを定義できるようになりました。

注: [トリム/延長]の結果は直線になります。

詳細については、「フレームに対する末端処理を修正または適用するには」を参照してください。

[アプリケーションオプション] [ファイル]タブ [ファイル命名の既定値]ダイアログボックスは、新機能で機能強化され、生産性が向上するように更新されました。

[フレームジェネレータ]タブには、次の機能強化が追加されました。

ダイアログボックスの外観が新しくなりました。
ナビゲーションを改善するために、コンテンツはブラウザ構造として表示されるように配置されています。
さらに多くの機能に対応するためにコンテンツが再編成されました。

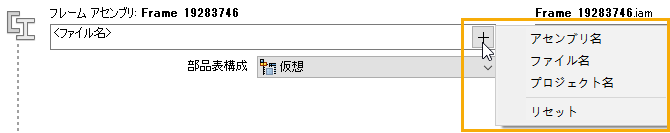

[属性を追加] セクションはボタンに置き換えられました。次の図のようにアクセスします。
アセンブリの既定の部品表構成のドロップダウンリストが追加されました。
ファイルの[場所]オプションに[アセンブリパス]、[作業スペース]、および[ユーザパス]が追加されました。
既定の単位のコントロールを提供するチェックボックスが追加されました。テンプレートの単位を使用するには[アセンブリの単位を使用]チェックボックスをオフにし、アセンブリの単位を使用するにはチェックボックスをオンにします。

詳細については、「フレームジェネレータのファイル名とフォルダ構造をカスタマイズするには」を参照してください。
