図面スタイルの機能強化

このリリースの Inventor での、スタイルに対する多くの新しい拡張機能について説明します。

寸法の円弧記号

ISO 129-1: 2018 規格に準拠した円弧記号を使用して寸法を作成できるようになりました。

新しいオプションが[スタイルおよび規格エディタ]の[オプション]タブに追加され、円弧記号の位置(寸法の上または前)を指定できるようになりました。

履歴テーブル自体を使用するのではなく、図面テンプレート内から既定の番号付け(英字または数値)を指定できるようになりました。履歴テーブルの[スタイルおよび規格エディタ]に新しい[履歴インデックスの既定値]オプションが追加されました。

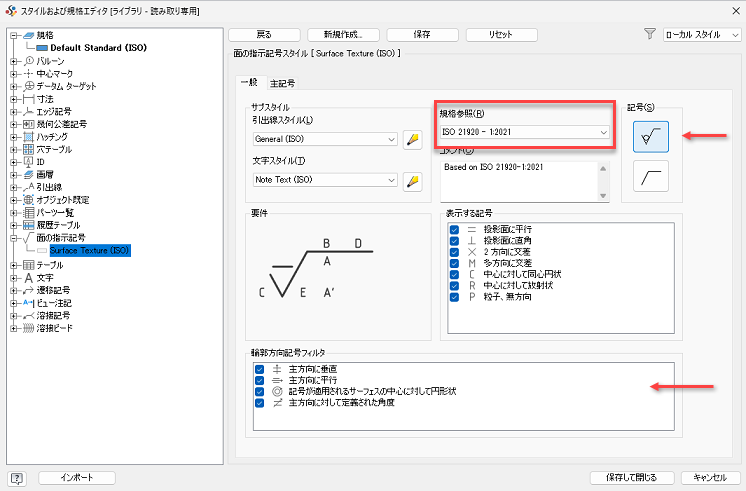

ISO 21920-1 規格に基づいて面の指示記号を定義できるようになりました。

新しく追加された[並べ替え]オプションを使用して、スタイルエディタでパーツ一覧の部品表(BOM)の項目の並べ替え順序を直接指定できるようになりました。
