このリリースの Inventor から、ISO 21204:2020 規格に基づいて遷移記号を定義できるようになりました。新しい[遷移記号]コマンドが、[注釈]タブの[記号]パネルに追加されました。

遷移記号には、その配置によって 3 つのタイプがあります。

• エッジ: このタイプの遷移記号は、作成中にビューまたはスケッチから特定のジオメトリを選択することで作成されます。また、再アタッチすることもできます。

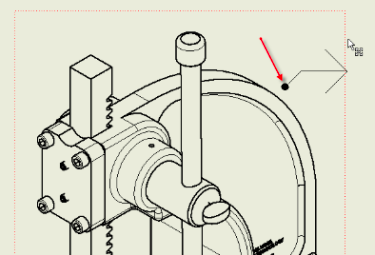

• 面: ビューの境界ボックス内の空のスペースに生成されたときに作成されます。

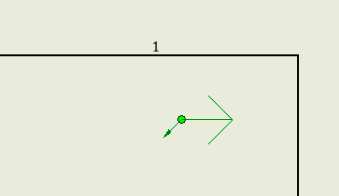

• シート: シートの空スペースに生成されたときに作成されます。



[スタイルおよび規格エディタ]を使用して、遷移記号のスタイルを調整します。

詳細は、「[遷移記号を追加する]」および「[スタイルおよび規格エディタ] - [遷移記号スタイル]のリファレンス」を参照してください。
