穴の機能強化

このリリースで穴フィーチャに加えられた機能強化を確認してください。

パーツとアセンブリの両方で、穴の作成時に 3 つの新しい先端角度タイプ(フラット W、角度 V、角度 Y)を使用できるようになりました。角度 Y タイプは、穴深さパラメータに組み込まれる先端角度を作成します。[フラット W]タイプでは、平らな先端角度が形成されます。

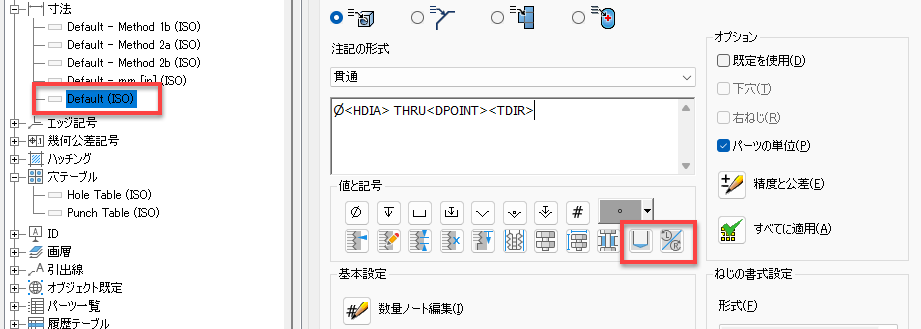

2D および 3D 穴注記の注釈にタグを追加する[先端角度タイプ]ボタンが、[穴注記]ダイアログに追加されました。このタグを使用すると、次の記号で表されるアクティブな先端角度タイプが注釈に含まれます。

さらに、[穴注記]ダイアログに[ねじ方向]ボタンが追加され、ねじ方向にタグを追加できるようになりました。[左ねじ]ボックスにチェックを入れると、注記内の[左ねじ]に「LH」と表示されます。

書式設定は、スタイルエディタを使用して管理します。
