シート メタルの機能強化
Inventor の本リリースでシート メタルのワークフローに加えられた改善について説明します。
次のシート メタル コマンドが一新され、プロパティ パネル インタフェースとワークフローが組み込まれました。シート メタル フランジ、面、およびカット フィーチャをすばやく簡単に作成できます。更新されたインタフェースとワークフローを活用して、シート メタルに関連する作業を改善できます。
- プロパティ パネルのワークフロー
- すべてを 1 つのパネルに、タブなしで
- ライト テーマとダーク テーマをサポート
- プロパティ パネルの使用、オプション、メニューの一般的な情報については、「プロパティ パネルについて」を参照してください
- 含まれているプリセット機能については、「プリセットを使用するには」を参照してください。

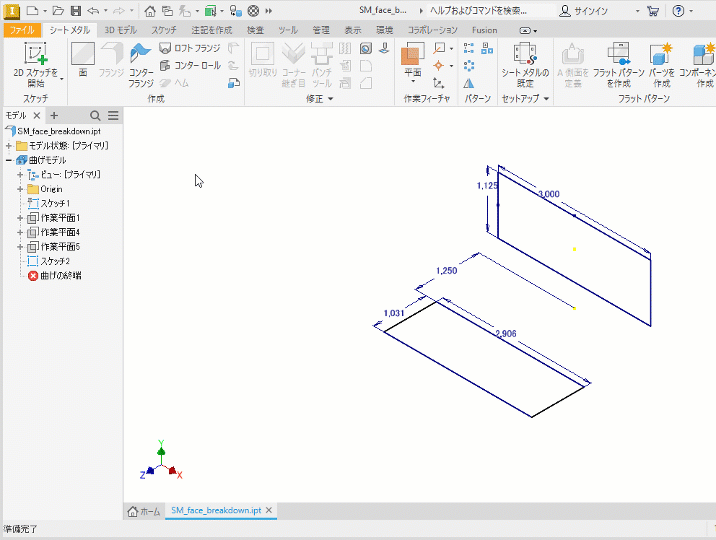

面
詳細については、「シート メタルの面を使用するには」を参照してください。

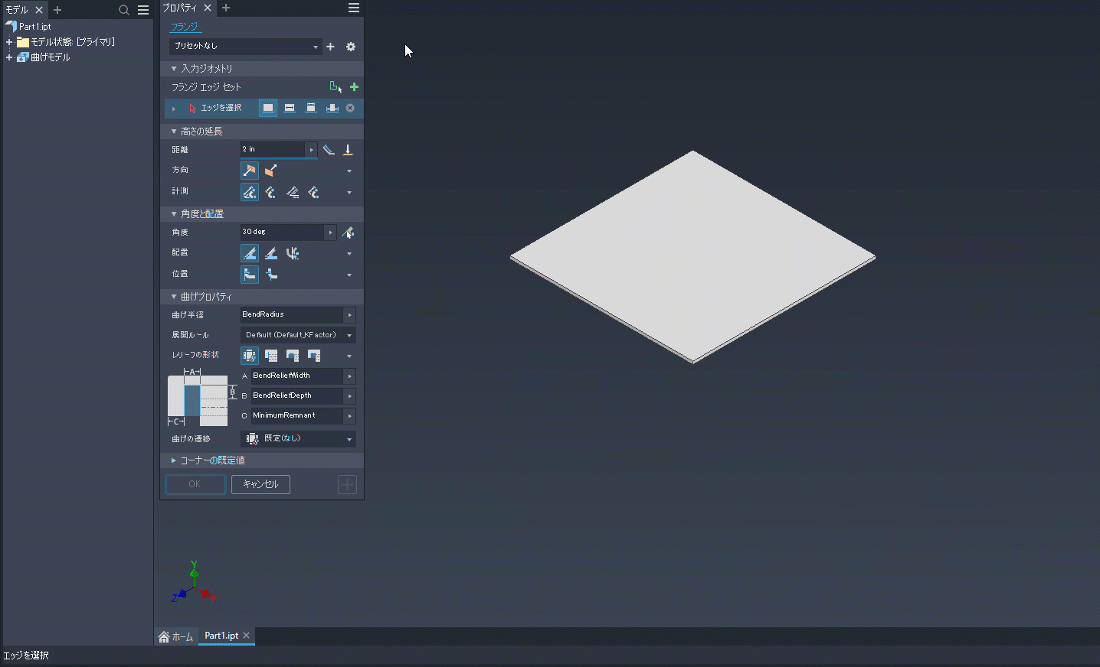

フランジ
詳細については、「シート メタルのフランジを使用するには」を参照してください。

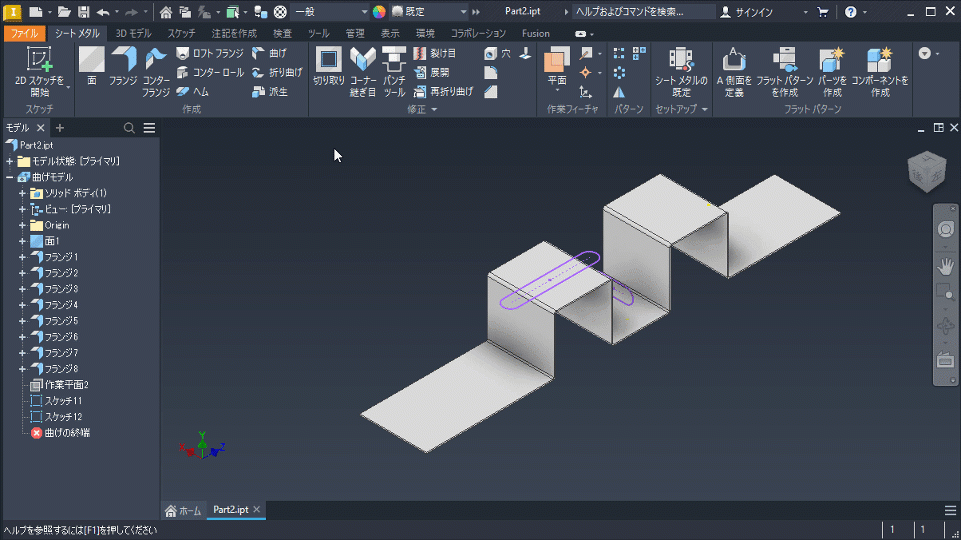

切り取り
詳細については、「シート メタルで切り取りを使用するには」を参照してください。
その他のシート メタルの改善点
- 切り取り
[切り取り]コマンドの領域選択が改善されました。
- フラット パターンを DXF としてエクスポートする
DXF エクスポート オプションに新しい画層 IV_UNCONSUMED_SKETCH_CONSTRUCTION が追加されました。エクスポートされたすべてのジオメトリは、その画層に配置されます。画層がオフの場合、構築ジオメトリはエクスポートされません。
