スケッチの機能強化
スケッチ環境の機能強化を確認してください。

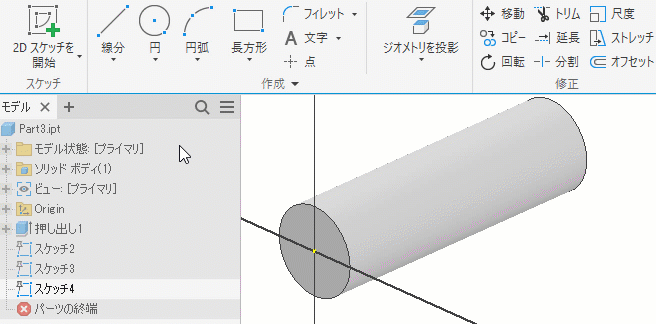

中点線分
2D スケッチ環境に新しく追加された [中点線分] コマンドを使用して、中点から対称の線分を作成することができます。線分を開始する中点を指定します。その後、クリックして線分の終点を指定するか、編集フィールドを使用して中点からの長さまたは角度を定義します。中点と選択したジオメトリの間に一致拘束が作成されます。
詳細については、「線分、円弧、および曲げを作成するには」を参照してください。
ダブル クリックで非アクティブなスケッチを編集
2D スケッチと 3D スケッチの両方で、[スケッチを終了]または[スケッチをキャンセル]をクリックすることなく、ドキュメント内の別のスケッチに切り替えられるようになりました。
編集時のスケッチ パターンの方向の変更
パーツおよびアセンブリで、編集時に 2D スケッチ パターンの方向を変更できるようになりました。
