Visual Studio を使用してダイアログを表示するには

Visual Basic 2008 の使用方法

Visual Basic 2008 Express がコンピュータにインストールされていない場合は、Microsoft® の Web サイトからダウンロードしてインストールします。このダウンロードプログラムは無料です。
Visual Basic 2008 Express を開いて、クラスライブラリタイプのプロジェクトを作成します。
プロジェクトの名前を ClassLibrary1 (既定の名前)にして、[OK]をクリックします。入力した正確な名前をメモに書き留めておきます。この名前は、以降の手順で使用するため重要です。
新しいウィンドウが開き、右上にソリューションエクスプローラが表示されます。
ソリューションエクスプローラで、プロジェクト名を右クリックして、[追加]を選択し、サブメニューから[新しい項目]を選択します。[新規アイテムを追加]ダイアログボックスが表示されます。
[ダイアログ]テンプレートを選択して[追加]をクリックします。
Windows フォームデザイナに、ダイアログボックスのグラフィックスビューが表示されます。このインタフェースを使用して、ダイアログボックスにコントロールを追加できます。

画面の左側のツールボックスに、ダイアログボックスへ追加可能なコントロールが一覧表示されます。このプロジェクトの場合は、Inventor の値を表示するテキストボックスを追加して、パラメータを編集できるようにします。
[ツールボックス]パネルの[コモンコントロール]グループで[TextBox]をクリックして、ダイアログボックスの灰色の領域までドラッグし、配置します。必要に応じてダイアログボックスのサイズを変更できます。
テキストボックスに Label を追加して、パラメータ名を表示します。

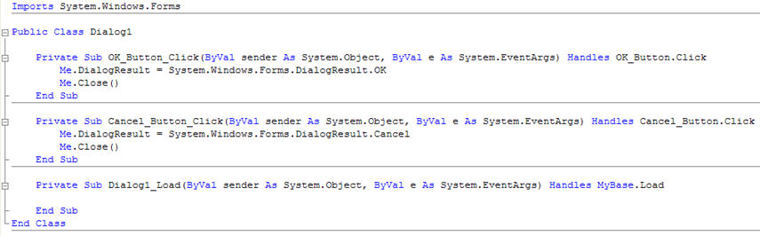

背景のダイアログボックスをダブルクリックして(ラベルやテキストボックスをクリックしないように注意します)、コードエディタを表示します。次のコードが表示されます。
カーソルをすぐ下の行に移動します。
```
Public Class Dialog1
```
次の行を追加します。
```
Public d0 As Double
```
サブルーチン OK_Button_Click の最上部の Me.DialogResult... ステートメントの前にカーソルを移動し、[Enter]を押して、新しい行を追加します。
新しい行に次のテキストを追加します。
```
d0 = TextBox1.Text
```

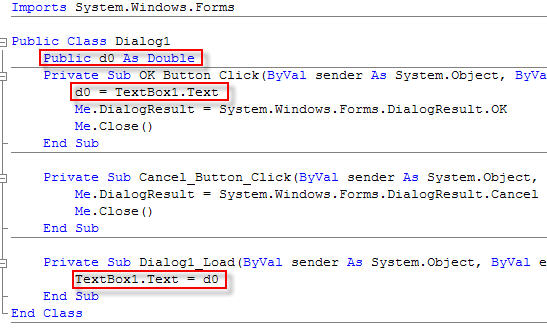

コードは次のようになります。
[ファイル] [保存]または[ファイル] [すべて保存]を使用して作業内容を保存します。
これで、プロジェクトを作成する準備はほぼ完了です。ビルドを実行すると、Visual Basic によって DLL ファイルが作成されます。Visual Basic によってこのファイルが作成される場所は、ビルドの出力パスを修正することで指定できます。
プロジェクトのタイトルが表示されたタブをクリックして、さらに[コンパイル]タブをクリックします。出力パスを次のように指定します。
Program Files¥Autodesk¥Inventor {バージョン}¥Bin¥iLogicAdd¥
プロジェクトをビルドするには、上部のメニューでビルドをクリックします。ビルドが問題なく終了したら、画面の左下のステータスバーに[ビルド正常終了]のメッセージが表示されます。
作業内容を[すべてを保存]で再度保存し、Inventor を開きます。
[ルールを追加]を使用して、次の内容の Form Rule という名前のルールを作成します。
```
AddReference "ClassLibrary1"
Sub Main()
dim dlg as new ClassLibrary1.Dialog1
dlg.d0 = d0
i = dlg.ShowDialog()
if (i = vbOK)then
d0 = dlg.d0
end if
End Sub
```
注: このコードは、[ルールを編集]ダイアログボックスの[ウィザード]タブにある[ダイアログのルールを作成]を使用して作成することもできます。

このルールは、Inventor パラメータ d0 の現在の値をダイアログボックスに送信し、ダイアログボックスを表示します。このダイアログボックスを使用するユーザは、ダイアログ内の値を編集できます。[OK]をクリックすると、このダイアログの値が元のパラメータに代入されます。

パラメータ値を表示および編集するためのダイアログを作成する

Visual Studio を開きます。
クラスライブラリタイプのプロジェクトを作成します。
ソリューションエクスプローラでプロジェクト名を右クリックして[追加] [新しい項目] [ダイアログ]の順に選択します。
Windows フォームデザイナに、ダイアログボックスのグラフィックスビューが表示されます。このインタフェースを使用して、ダイアログボックスにコントロールを追加できます。
[表示] [ツールボックス] をクリックして、使用可能なコントロールを表示します。
Inventor パラメータの値を表示および編集する機能が必要な場合には[TextBox]コントロールを追加します。各テキストボックスに Label を追加して、パラメータ名を表示します。
ダイアログボックスの背景をダブルクリックします。
コードエディタが表示され、Dialog1_Load という名前の新しいサブルーチンが表示されます。
このサブルーチンで、サブルーチンの末尾の手前に次の行を追加します。
```
TextBox1.Text = d0
```
カーソルを次の行の下に移動します。
```
Public Class Dialog1
```
次の行を追加します。
```
Public d0 As Double
```

OK_Button_Click という名前のサブルーチンの先頭に次の行を追加します。

d0 = TextBox1.Text

コードは次のようになります。

Imports System.Windows.Forms
Public Class Dialog1
Public d0 As Double
Private Sub OK_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles OK_Button.Click
  d0 = TextBox1.Text
  Me.DialogResult = System.Windows.Forms.DialogResult.OK
  Me.Close()
End Sub
Private Sub Cancel_Button_Click(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles Cancel_Button.Click
  Me.DialogResult = System.Windows.Forms.DialogResult.Cancel
  Me.Close()
End Sub
Private Sub Dialog1_Load(ByVal sender As System.Object, ByVal e As System.EventArgs) Handles MyBase.Load
   TextBox1.Text = d0
End Sub
End Class

プロジェクトをビルドし、[ファイル] [すべてを保存]を使用して保存します。

プロジェクトをビルドすると DLL が作成されます。次のいずれかを行うことができます。

Autodesk Inventor プログラムの bin フォルダにある iLogicAdd フォルダに DLL をコピーします(通常は C:¥Program Files¥Autodesk¥Inventor {バージョン}¥Bin¥iLogicAdd です)。
DLL が上記フォルダに自動的に送信されるようにプロジェクトの設定を変更します。[iLogic 環境設定]コマンドを使用して、DLL の検索フォルダを変更します。ルールで DLL ファイルを使用する方法の詳細については「iLogic の機能の拡張」を参照してください。

次のサンプルルールではダイアログボックスを使用しています。

AddReference "ClassLibrary1"
Sub Main()
dim dlg as new ClassLibrary1.Dialog1
dlg.d0 = d0
i = dlg.ShowDialog()
if (i = vbOK) then
d0= dlg.d0
end if
End Sub

このルールは、Inventor パラメータ d0 の現在の値をダイアログボックスに送信し、ダイアログボックスを表示します。このダイアログボックスを使用するユーザは、ダイアログボックス内の値を編集できます。[OK]をクリックすると、このダイアログの値が元のパラメータに代入されます。

ダイアログボックス用の類似するコードは自動的に生成することができます。[ルールを編集]ダイアログボックスで、[ウィザード]タブを選択し、[ダイアログのルールを作成]を選択します。
