ネットワーク管を作成するには

[ネットワーク管の作成]ワークフローを使って、保護や電食の保護があるネットワーク 管、または保護がない管を作成します。

このワークフローを使って、開始と終了のポイントに継手ポイントを持つ、または持たないネットワーク 管を作成します。

1. [インダストリ モデル エクスプローラ]で、[ワークフロー エクスプローラ]アイコンをクリックします。
2. [ネットワーク ポイントの作成]ワークフローを右クリックします。
3. [実行]をクリックします。
4. 参照レコードがある場合は、それを指定します。
5. [保護の選択]の下で、管の作成時に保護と電食のいずれか、または両方を作成するかどうかを指定します。

   保護フィーチャを作成するよう、プロンプトが表示されます。保護はポリゴンで、電食はポイントです。

6. [地形ポイントの作成]の下で、地形ポイントを作成するかどうかを指定します。
7. [OK]をクリックします。
8. プロンプトに従います。
9. [Esc]を押してワークフローを終了します。

   ジオメトリの作成を終えると、フィーチャ クラス フォームが表示されるので、属性データを追加できます。

フィーチャ ルール

フィーチャ ルールは、管属性フィーチャ クラスと管、そしてその関連するライン ジオメトリ フィーチャ クラスの一貫性を保証します。

• 新規の管の頂点が、既存のネットワーク ポイント フィーチャの真上にある場合、その管はソフト分割です。「ラインの分割」を参照してください。

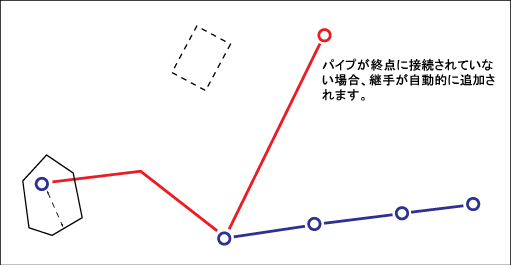

• 開始または終了がネットワーク ポイントに接続されていない管を作成する場合は、既定で継手が作成されます。「フィーチャ ルール: 開始と終了のノードを作成」を参照してください。

ユーティリティ フィーチャ ルールについての詳細は、「ユーティリティ フィーチャ ルール」を参照してください。
