Render ウィンドウでは、テイクを Adobe ® Macromedia Flash ® .swf ムービー ファイルとしてレンダリングできます。ただし、すべてのシーン、モデル、シェーダが適切に Fash の .swf ムービーに変換されるわけではありません。

シーンを Flash ムービーとして正常に書き出しするには、次のセクションで説明されている制限事項に留意してください。

Flash レンダラの複数のマテリアルを持つモデルの制限事項

Flash レンダラは、複数のマテリアルまたはテクスチャを持つモデルをサポートしていません。Flash レンダラではマテリアルおよびテクスチャ データをベクトルに変換する必要があるので、2～3 色のみを使用するようにしてください。

モデルはすべて、単一マテリアルのモデルにするか、互換性のあるシェーダの 1 つを適用してください。多数のマテリアルから成るモデルを書き出しようとすると、グレーでレンダリングされる場合があります。書き出しないモデルは非表示にできます。

Flash レンダラのテクスチャの制限事項

Flash レンダラを使用する場合は、簡単なテクスチャを使用する必要があります。2～3 色だけを使用し、グラディエントもアンチエイリアシングも使用しない簡単なイメージ(星など)にするのが理想的です。

さまざまなカラーを使用した複数のピクセルがある場合、ベクトルの作成プロセス(ピクチャの Flash 変換)で複数の領域が生成されます。ファイル サイズは .avi のレンダリングよりかなり大きくなります。

Flash レンダラはレンダリングするピクチャを受け取ると、均一なカラーの領域を探します。カラーは完全に一致している必要があります。Flash レンダラではカラーのしきい値をサポートしていません。

Flash Renderer のシェーダの制限事項

MOTIONBUILDER では、シェーダを使用して Flash の .swf ファイルをレンダリングできます。その場合の基本ルールは次のとおりです。次のシェーダは Flash レンダラでは機能しません。

• Live Shadow シェーダ
• Matte シェーダ
• Reflection シェーダ
• Selective Lighting シェーダ
• Shadow Map シェーダ
• Wire Frame シェーダ

上記以外のシェーダを使用してファイルをレンダリングするには、次のセクションの手順に従います。

Edge Cartoon シェーダ

Edge Cartoon シェーダを使用してレンダリングする前に、Flash Render Options ダイアログ ボックスの Use Edge Generator オプションでエッジの生成を試みてください。この方法で作成したエッジは、Edge Cartoon シェーダでレンダリングした場合よりもスペースを取りません。Edge の生成の詳細については、「Flash Render Options ウィンドウ」を参照してください。

Flat シェーダ

Flat シェーダは通常、Flash のレンダラで使用します。

Lighted シェーダ

Lighted シェーダを使用したレンダリングは、低いポリゴン モデルに向いています。Lighted シェーダでレンダリングした場合、グラディエントは一切表示されません。均一な 1 色だけで表示されます。

Multilevel Cartoon シェーダ

Multilevel Cartoon シェーダを使用すると、明度、コントラスト、シャドウのカラーとハイライトのカラーの間にあるグラディエントの階調数を完全に制御して、ポスタリゼーション エフェクトを生み出すことができます。

Flash レンダラでは、シャドウ カラーとハイライト カラーの間に 4 つまでカラーの段階(Color Step)を設定できます。4 段階を超えて指定しても、シャドウ カラーとハイライト カラーの間のグラディエントは 4 段階にしかなりません。

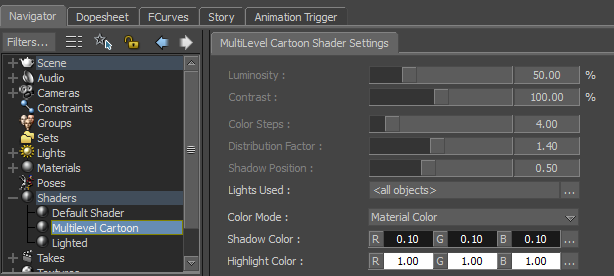

MultiLevel Cartoon Shader Settings

最良の結果を得るには、2、3 の段階を使います。段階が増えると、.swf ファイルのレンダリングは複雑になります。

Particle シェーダ

Flash レンダラはベクトルベースでパーティクルをサポートできないので、レンダリングで Particle シェーダを使用する場合は通常、必ず Matte 表示モードを使用してください。
