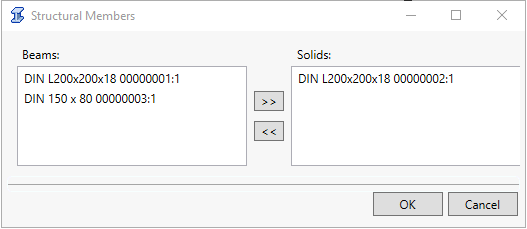

Inventor フレーム ジェネレータを使用して作成したコンポーネントは、[構造部材]ダイアログ ボックスに一覧表示されます。このダイアログ ボックスから、各部材の表現にビーム要素を使用するかソリッド要素を使用するかを選択できます。このダイアログ ボックスにアクセスするには、Autodesk Inventor Nastran ribbon タブの[準備]
[構造部材]をクリックします。
- [ビーム]: ビーム要素を使用して表現する構造部材を、左側のボックスに一覧表示します。
- [ソリッド]: ソリッド要素を使用して表現する構造部材を、右側のボックスに一覧表示します。
- 選択したメンバーを 2 つのリスト ボックス間で移動するには、リスト ボックスの間にある二重矢印キーを使用します。

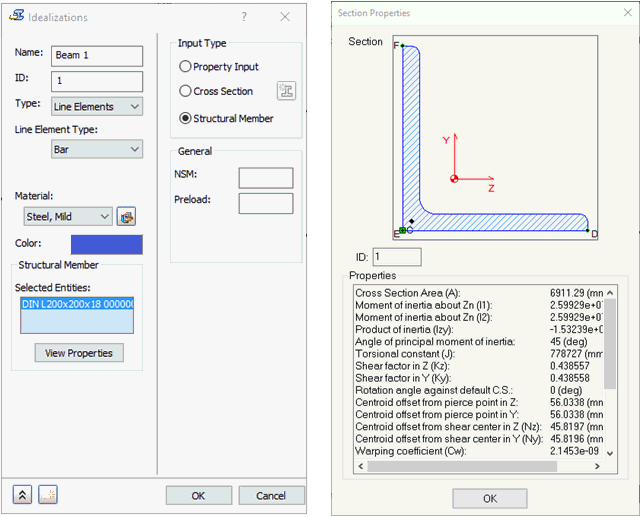

Autodesk Inventor Nastran モデル ツリーの[理想化]の下にある[ソリッド]または[ビーム]サブブランチに、適切なエントリが作成されます。構造部材の[断面特性]ダイアログ ボックスにアクセスするには、[特性を表示]をクリックします。

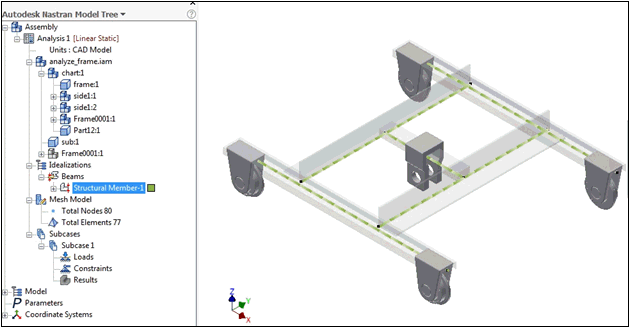

次の図は、フレーム ジェネレータを使用して作成された部材による Inventor モデルの例です。部材は、モデル ツリーに表示されているように、ビーム要素によって表現されています。
