新規解析

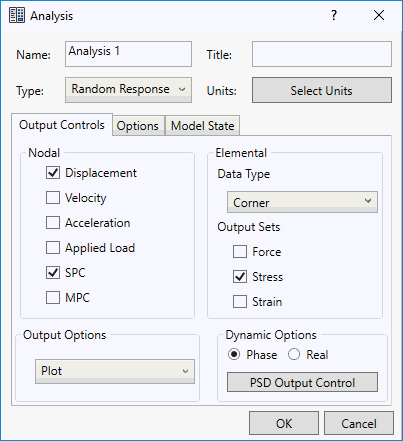

[新規解析]のフォームを以下に示します。

[名前]: 新しい解析の名前を入力します。

[タイトル]: 簡単な説明など、解析に関する追加のコメントを入力します。

[タイプ]: 現在、次の解析タイプがサポートされています。

• 線形静解析
• 固有値解析
• 線形座屈解析
• プリストレス静解析
• プリストレス法線方向モード解析
• 非線形静解析
• 非線形座屈解析
• 直接過渡応答解析
• 過渡応答解析(モード法)
• 衝撃解析
• 非線形過渡応答解析
• 直接周波数応答解析
• モード周波数応答解析
• ランダム応答解析
• 衝撃/応答スペクトル解析
• 多軸疲労解析
• 振動疲労解析
• 線形定常熱伝導解析
• 非線形定常熱伝導解析
• 非線形非定常熱伝導解析
• 動的陽解法解析
• 準静的陽解法解析

[単位を選択]: Autodesk Inventor Nastran では、2 つの異なるレベルの解析の単位を選択できます。

• [CAD モデル]: この設定では、[CAD モデル]で選択した単位が使用されます。
• その他の使用できる単位系には、SI、修正 SI、英国単位があります。
• 単位が解析内で修正された場合、この設定はその解析で Inventor Nastran、形式、および単位をオーバーライドします。
• モデルに複数の解析がある場合、解析ごとに異なる単位系を選択できます。
• これは、書き出される Nastran バルク データファイルのみに適用されます。ユーザはユーザ インタフェースで入力される数字では違いを確認できません。

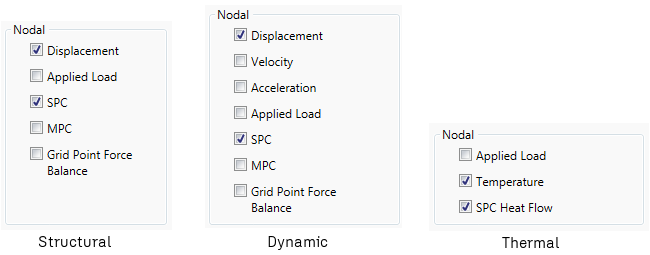

[節点の出力コントロール]:

• [変位]: 節点の変位の出力をコントロールします。
• [速度]: 節点の速度の出力をコントロールします。
• [加速度]: 節点の加速度の出力をコントロールします。
• [適用荷重]: 節点の適用荷重の出力をコントロールします。
• [単点拘束力(SPC)]: 節点の単一点拘束(SPC)の出力をコントロールします。
• [多点拘束力(MPC)]: 節点の多点拘力の出力をコントロールします。
• [グリッド ポイント荷重バランス]: グリッド ポイント力の出力をコントロールします。
• [温度]: 温度分布の出力をコントロールします。
• [単点熱流拘束]: 単点の熱流の出力をコントロールします。

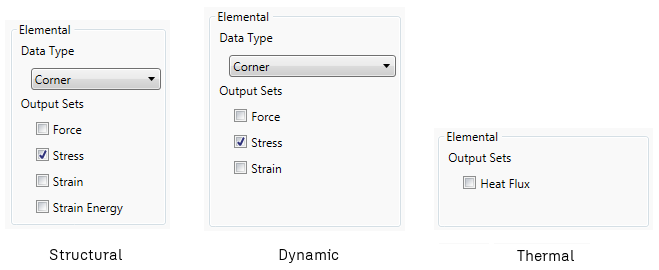

[要素の出力コントロール]:

• データ タイプ:
  • [コーナー]: コーナー データが Nastran 解析で生成されるかどうかをコントロールします。
  • [図心]: 図心データが Nastran 解析で生成されるかどうかをコントロールします。
• [出力セット]:
  • [力]: 要素力の出力をコントロールします。
  • [応力]: 要素の応力の出力をコントロールします。
  • [ひずみ]: 要素のひずみの出力をコントロールします。
  • [ひずみエネルギー]: 要素のひずみの出力をコントロールします。
  • [熱流束]: 要素の熱流束の出力をコントロールします。

[動的オプション]:

• [位相]: 周波数応答解析では、このオプションは[振幅]および[位相]の出力の選択肢として表示されます。
• [実数]: 周波数応答解析では、このオプションは[虚数]および[実数]の出力の選択肢として表示されます。

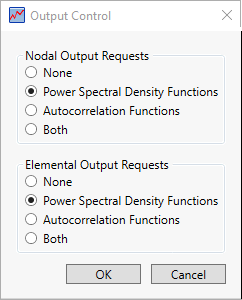

• [PSD 出力コントロール]: ランダム応答/振動疲労解析では、このオプションは節点および要素の出力として表示されます。

[出力オプション]:

• [プロット]: 結果中間ファイル システムのみに結果を出力します。
• [プロット]: モデル結果出力ファイルと結果中間ファイル システム両方に結果を出力します。
• [パンチ]: モデル結果パンチ ファイルにも結果を出力します。
• [プロットおよびパンチ]: モデル結果出力ファイルと結果中間ファイル システム、およびモデル結果パンチ ファイルに結果を出力します。

[接触データ]: Autodesk Inventor で自動接触を生成するための既定の設定を設定できるようにします。

[オプション]タブ

このタブのフィールドは、解析タイプによって異なります。

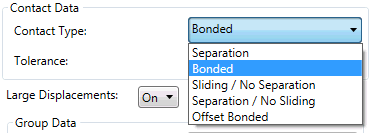

• [接触タイプ]: CAD モデルを使用して自動接触を定義するために、[分離]、[結合]、[スライド/分離なし]、[分離/スライドなし]、[オフセット結合]を利用できます。
• [許容誤差]: 指定された許容誤差の範囲内の面を使用して自動接触を生成できます。

[大変形]:

• [オン]: 大変形、フォロア力の効果、剛性差が、非線形解析に含まれます。
• [オフ]: 大変形、フォロア力の効果、剛性差は、非線形解析に含まれません。

周期対称

• オンにすると、ソルバーは座標系と拘束に基づいて、周期対称条件を検出します。
• 座標系: 周期対称の結果が期待される円筒座標系と同じ円筒座標系に設定する必要があります。
• 許容差: 近接許容差は、周期対称境界条件を適用する場合の境界グリッド ポイントを識別するために使用します。

[スペクトル データ]は、衝撃/応答スペクトル解析にのみ適用されます。

• [構造応答]: [オン]または[オフ]を選択して、解析に構造応答を含めるかどうかを指定します。
• [合計オプション]: 応答の合計に使用する方法([ABS] (絶対)、[SRSS] (二乗和平根)、[NRL] (米国海軍研究試験所)、[CQC] (完全な二次組合せ))を選択します。
• [低周波数]: 解析する最低周波数です。
• [重量/質量のスケール係数]: この係数は、材料密度が重量単位で入力されていて、質量単位に変換する必要がある場合に指定します。

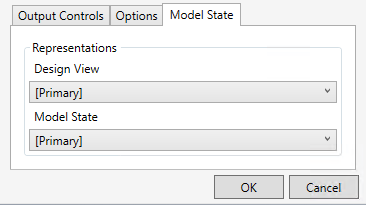

[モデル状態]タブ

Inventor で定義されるモデル リプレゼンテーションを解析モデルの基礎として選択します。

• [デザイン ビュー]: Inventor のアセンブリ環境でデザイン ビューを作成し、アセンブリ コンポーネントの指定されたリプレゼンテーション ビューを保存します。これらのビューでは、特定のビューや解析では必要ない一部のアセンブリ コンポーネントは、非表示になります。
• [モデル状態]: Inventor アセンブリ環境でモデル状態を作成すると、不要なコンポーネントを省略してモデルを簡略化できます。またモデル状態を使用して、アセンブリの複数のパーツを 1 つのパーツ リプレゼンテーションに結合することもできます。

このガイドのチュートリアルでは、サポートされている解析タイプについて説明します。
