モデルのメッシュ生成に失敗した場合は、[メッシュのトラブルシューティング]を使用します。メッシュのトラブルシューティングには、Autodesk Inventor Nastran リボンの[メッシュ]パネルからアクセスできます。
「メッシュ作成に失敗しました」という警告ダイアログの[トラブルシューティング]ボタンをクリックして、直接開くこともできます。

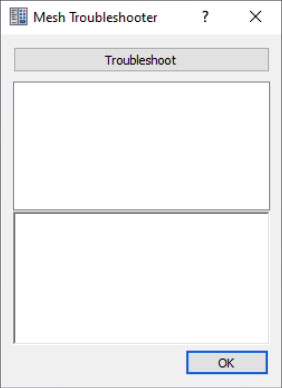

次のダイアログが開きます。
メッシュのトラブルシューティングをアクティブにするには、ダイアログ上部にある[メッシュのトラブルシューティング]ボタンを選択します。ダイアログには 2 つの出力セクションがあります。上部セクションには、メッシュ生成に失敗したエンティティがハイライト表示されます。下部セクションには、上部セクションで選択したエンティティのメッシュ エラーの理由が表示されます。

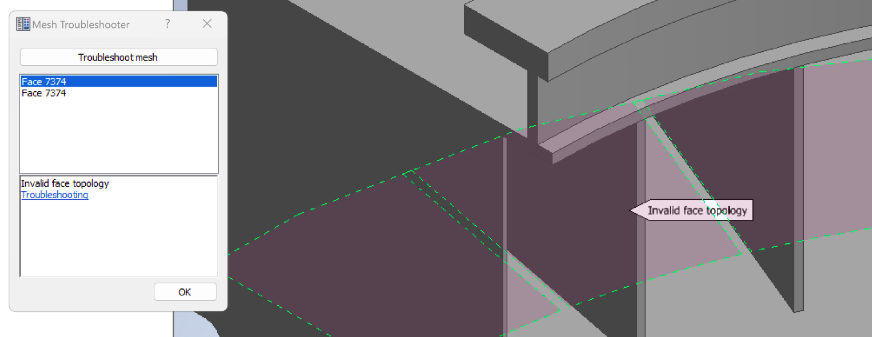

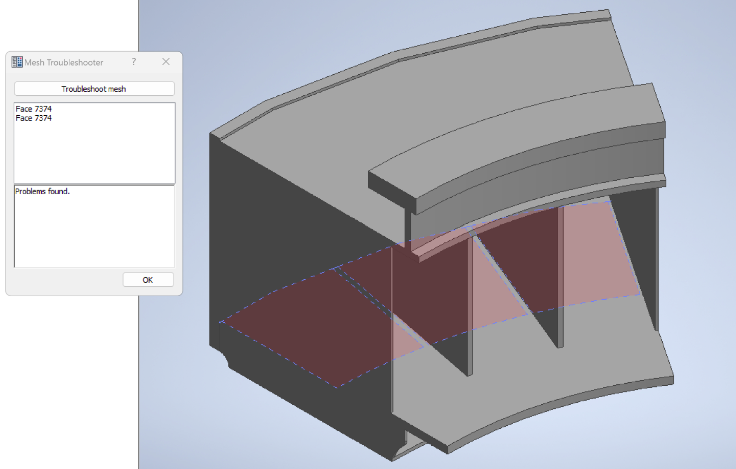

メッシュのトラブルシューティングを実行すると、メッシュ作成の観点から CAD モデルに関する潜在的な問題を把握することができます。上部セクションでエンティティを選択すると、対応するエンティティがキャンバスでハイライト表示され、関連情報のツール チップが表示されます。
注: メッシュのトラブルシューティングでは、シェルとビームの理想化は完全にはサポートされていません。結果として、出力が正確でない場合があります。
