中心点ツール

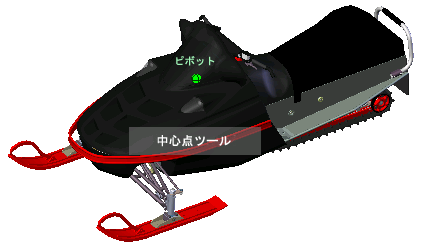

中心点ツールを使用すると、モデルの現在のビューの中心点を定義することができます。中心点を定義するには、モデルの上にカーソルをドラッグします。カーソルに加え、球(ピボット点)が表示されます。この球は、モデル内でマウス ボタンを放したときに、カーソルの下の位置が現在のビューの中心になることを示しています。この球がモデルの中心になります。
注: カーソルがモデルの上にない場合、中心を設定することができず、禁止カーソルが表示されます。
中心点ツールで定義した点は、ズーム ツールの焦点や、オービット ツールでのピボット点として使用されます。
注: 定義した中心点からフル ナビゲーション ホイールを使用してズームするには、[Ctrl]を押しながらズームします。
モデル上の点をビューの中心に指定する
いずれかのフル ナビゲーション ホイールまたは大きいオブジェクト表示ホイールを表示します。
[中心点]ボタンを押したままにします。
カーソルを、モデルの希望の位置にドラッグします。
球が表示されているときに、ポインティング デバイスのボタンを放します。
球が中心に来るように、モデルが画面移動します。
ズームおよびオービット ツールのターゲット ポイントを指定する
いずれかのフル ナビゲーション ホイールまたは大きいオブジェクト表示ホイールを表示します。
[中心点]ボタンを押したままにします。
カーソルを、モデルの希望の位置にドラッグします。
球が表示されているときに、ポインティング デバイスのボタンを放します。
球が中心に来るように、モデルが画面移動します。
ズーム ツールまたはオービット ツールを使用して、モデルのビューの方向を変更します。
いずれかのフル ナビゲーション ホイールを使用している場合は、[Ctrl]キーを押しながらズーム ツールを使用する必要があります。
