Revit ファイル リーダ

Navisworks では、ネイティブな Revit (RVT)ファイルを直接読み込んだり、Revit ファイル エクスポータを使用して RVT ファイルを NWC 形式に変換することができます。Navisworks 2022 のファイル エクスポータおよびリーダーで、Revit 2011 から 2022 のグリッド ラインが有効になりました。「グリッドとレベルの概要」を参照してください。

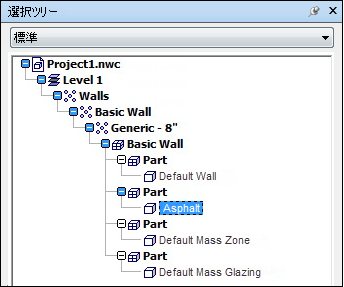

Revit ファイルの変換パラメータを設定して、[選択ツリー]でのファイルの表示方法を変更することができます。たとえば、ファイルをレベルに分割して、モデル階層を最上位からファイル、カテゴリ、ファミリー、種類、インスタンスの順に編成することができます。「Revit ファイルをレベルに分割する」を参照してください。また、Revit ファイルの場合、サブ パーツは作成に使用したマテリアルに基づいて名前が付けられます。たとえば、壁の場合、アスファルトやアルミニウムで構成されるサブ パーツに分割することができます。

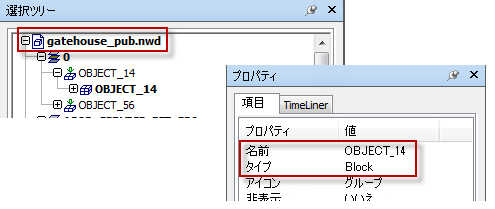

Revit 2022 を使用している場合、Autodesk Navisworks で元の部屋ジオメトリを使用するか、あるいは部屋ジオメトリを建築物のサブ パーツに変換するかを選択できます。また、Revit ファイル内の部屋項目の場合、[プロパティ]ウィンドウ内に独自の[部屋]カテゴリがあります。「部屋ジオメトリを変換するには」を参照してください。

Autodesk Navisworks Batch Utility を使用すると、大量の Revit プロジェクト ファイルのスケジュールを設定することもできます。「Batch Utility を使用する」を参照してください。

サポートされるエンティティ
