[ツールパス検証] ダイアログを使用し、ツールパスの干渉またはガウジをチェックします。
[ホーム] タブ > [検証] パネル > [ツールパス] をクリックし、ツールパス検証 ダイアログを表示します。
このダイアログには、以下のオプションが表示されます。
チェック － ツールパスの干渉、または、ガウジの有無をチェックします。
- 干渉 － 工具ホルダーとシャンク、または、どちらか一方に対し、ツールパスをチェックします。工具ホルダー、または、工具シャンクがパーツに干渉するツールパスは、干渉ツールパスと呼ばれます。
- ガウジ － 工具の加工部に対し、ツールパスをチェックします。工具先端がパーツに干渉するツールパスは、ガウジツールパスと呼ばれます。
チェック対象 － モデル、または、ストックモデルに対し、ツールパスをチェックします。
- モデル － プロジェクト内のモデルに対し、ツールパスをチェックします。
- ストックモデル － 選択ストックモデルに対し、ツールパスをチェックします。リストからストックモデルを選択します｡
対象 － チェック対象ツールパスエレメントを制御します。ツールパスに指定タイプの選択コンポーネントが含まれている場合、選択コンポーネントのセットのみをチェックします。例えば、対象から リンク を選択し、ツールパス内のリンクの一部が選択中の場合、選択リンクのみが検証されます。
- 全て － 全ツールパスコンポーネントをチェックします。
- 加工移動 － ツールパスの加工移動をチェックします。
- 工具移動 － ツールパスのリード / リンクをチェックします。
- リード － ツールパスのリードをチェックします。
- リンク － ツールパスのリンクをチェックします。
全て の選択時に干渉、または、ガウジが検出されると、ツールパスはセグメントの終点で分割されます。ただし、ツールパスがコンポーネントに分割される訳ではありません。情報 ダイアログは、干渉、または、ガウジするツールパスコンポーネントを識別します。
ツールパス分割 － ツールパスを安全部分と非安全部分に分割する方法を指定します。
- 安全移動出力 － モデルを回避する部分を含むツールパスを作成します。
- 非安全移動出力 － モデルに干渉する部分を含むツールパスを作成します。
- ツールパス並べ替え － ツールパスを並べ替え、セグメントの加工方向を維持しつつ、セグメントの終点間の 3D 距離を最短にします。
ストックモデルに対するガウジのチェック時には、実際に加工を行うストックモデルにガウジする移動を使用します。
- 移動距離分割 － 個別のセグメント、リード、リンクなどの個別移動を安全と非安全領域に分割します。このオプションが未選択でツールパスに非安全領域が含まれる場合、移動全体が非安全ツールパスに追加されます。
- オーバーラップ － 隣接する安全移動とオーバーラップさせるために、非安全移動を延長する距離です。これにより、安全なツールパスと干渉するツールパス間のサーフェスマークを削減します。
- 最小長さ － 安全なツールパス上に保持される、非安全移動の安全領域に必要な最小長さです。例えば、セグメントの一部が非安全で、安全な部分が最小長さよりも短い場合、非安全ツールパスに追加されます。

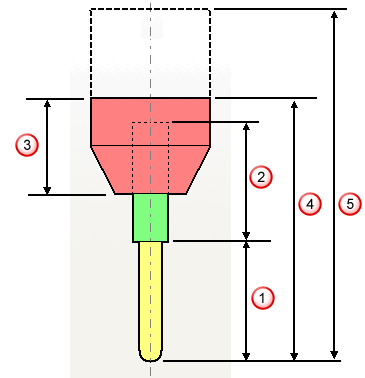

ヘッド クリアランス － 工具先端、シャンク、およびホルダーを組み合わせた長さを入力します。工具アセンブリの高さが ヘッド クリアランス 未満である場合、追加コンポーネントが工具アセンブリに追加されます。この追加コンポーネントは、工具アセンブリの最上部アイテムと同じ直径(自動干渉チェック が 有効 の場合)と、指定されている工具アセンブリの合計の長さが ヘッド クリアランス と同じになるような長さを持っています。
工具長さ
シャンク長さ
ホルダー長さ
最小ヘッド クリアランス値
ヘッド クリアランス値がツール アセンブリの高さよりも大きい場合は、追加のコンポーネントが追加されます。
- ツール アセンブリの高さは、自動干渉チェック が 無効 の場合は単にカッター () であり、自動干渉チェック が 有効 の場合は先端、シャンク、およびホルダー () です。
- ヘッド クリアランス 値より長い工具アセンブリを定義すると、ヘッド クリアランス 値は無視されます。
- ディスク カッターに関してシャンクが定義されている場合、工具アセンブリの合計の長さが ヘッド クリアランス 値と等しくなるように追加アセンブリが追加されます。
検証用残し代 － ツールパスの検証に、ツールパスの作成時に使用した残し代とは異なる残し代を適用します。
残し代 － パーツに残す素材量を入力します。 残し代
ボタンをクリックして、残し代 ボックスを 径方向残し代
と 軸方向残し代
に分割します。これらを使用して、[径方向残し代] および [軸方向残し代] に個別の独立した値を指定します。直交パーツには 径方向残し代 と 軸方向残し代 の個別の値が役立ちます。結果を予測するのは難しくなりますが、傾斜側面パーツに個別の残し代を使用できます。
径方向残し代 － 工具への径方向オフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により垂直側面に素材が残されます。
軸方向残し代 － 工具軸方向のみで、工具へのオフセットを入力します。 2.5 軸、または、3 軸加工時には、正の値により水平面に素材が残されます。
－ 検証用残し代 ダイアログを表示します。このダイアログを使用すると、異なるサーフェスの残し代の指定が可能です。
干渉オプション － 干渉チェックのみに関連するオプションです。
- 工具変更 － ツールパスの作成に使用された工具を、同一の工具先端定義で、異なるシャンク、および、ホルダー定義を持つ工具に変更します。これにより、工具先端のみが指定された状態でツールパスを計算し、その後、工具シャンク、および、工具ホルダーが指定された状態で工具との干渉をチェックすることができます。
工具が単一ツールパスのみにロックされている場合、当該工具ホルダーは干渉チェック工程中に修正される場合があります。 工具 が 2 つ以上のツールパスにロックされている場合は、工具ホルダーの修正はできません。修正が必要な場合、工具プロファイルのコピーを作成します。個別の工具コンテキストメニューから 設定 を選択し、
をクリックします。アクティブツールパスに使用されている工具を当該コピーに変更します。これにより、当該工具は単一ツールパスのみにロックされるので、干渉チェック中に工具ホルダーの修正が可能です。
- シャンククリアランス － 干渉チェック時に安全の基準になる、工具シャンク周囲の「安全」領域を入力します。
- ホルダークリアランス － 工具ホルダー周囲に「安全」距離を入力します。これは、干渉チェック時に考慮されます。
クリアランス領域がジョブにガウジすると、干渉が検出され、ガウジの深さが表示されます。続行の安全性の可否を確定するために、クリアランス値とガウジ深さを比較します。たとえば、クリアランスが 15 mm の場合、ガウジは 2 mm になります。続行するのが安全かどうかは、直前のツールパスの残し代によって決まります。
- 干渉深さ計算 － 干渉発生時に干渉深さを指定します。未選択時には、ツールパスの干渉の有無は指定されますが、干渉深さは指定されません。
- 工具調整 － 干渉回避のための PowerMill による、工具のオーバーハング、加工長さなどのプロパティの修正を可能にします。ツールパスを安全にするために必要な干渉深さが考慮されます。
- オーバーハングのみ調整 － PowerMill はシャンクを修正せずに、ホルダーオーバーハングを修正し、ホルダーの干渉を回避します。そのため、シャンクの干渉が生じる場合があります。これはシャンクの干渉ではなく、ホルダーの干渉を訂正する場合に使用します。
- 常に新規工具作成 － 干渉発生時に、常に工具を作成します。オーバーハング、加工長さ、干渉深さなどの新規工具のプロパティは、指定ツールパスの干渉を回避します。
非安全移動表示 － ツールパスの干渉移動を強調表示します。
適用 － ガウジ発生領域を自動的に強調表示します。干渉ツールパスは赤色で表示されます。ガウジ深さ、および、ガウジ回避に必要な工具オーバーハングも表示されます。
