アンダーカットコンポーネント選択ダイアログ

アンダーカットコンポーネント選択 ダイアログを使用し、全体、または、一部がアンダーカットのサーフェスを選択します。このダイアログは、モデル コンテキストメニューから 選択ツール > アンダーカットコンポーネント選択 を選択して表示します。

アンダーカットシェーディングの利用には、モデルのサーフェス方向が適切に設定されている必要があります。

サーフェス方向付け －モデルの方向を適切に設定します。

勾配角度 －勾配角度を入力します。これは、金型の側面の一部になっている角度です。そのため、パーツを速やかに取出せるように、キャビティの開放部がベースよりも広くなります。このオプションでは、当該値以下のアンダーカットサーフェスが選択されます。

勾配角度と一致のみ －勾配角度と同等のアンダーカットサーフェスが選択されます。そのため、勾配角度未満のアンダーカットは選択されません。

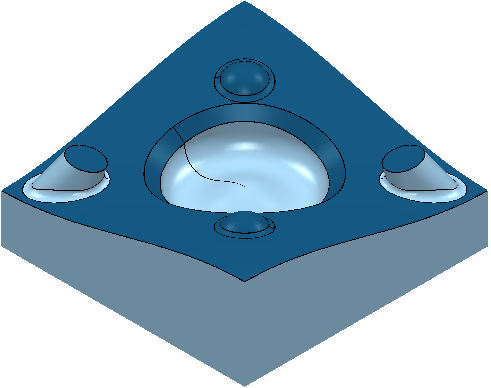

部分的アンダーカットコンポーネントを含める －アンダーカット領域を持つ全サーフェスを選択します。

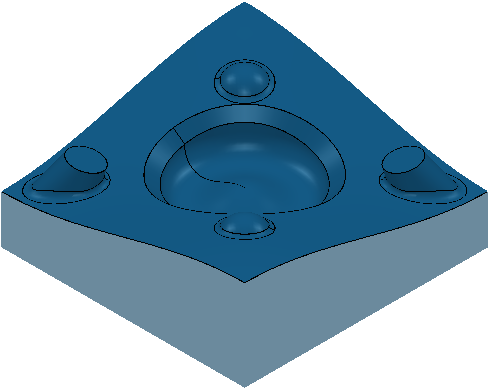

このオプションを選択解除すると、全体がアンダーカットのサーフェスのみが選択されます。

部分的アンダーカットコンポーネントを含める を選択すると、少なくとも未選択時以上のサーフェスが選択されます。

注: いずれかのオプションを選択すると、現行選択に追加されます。そのため、選択済みのコンポーネントに加え、アンダーカットサーフェスが選択されます。
