セットアップシートダイアログ

セットアップシート ダイアログでは、セットアップシートの作成方法を制御します。セットアップ シート ダイアログの表示方法

• NC プログラム コンテキスト メニューから セットアップ シート > パス を選択
• [NC プログラム] タブ > [セットアップ シート] パネルのダイアログ ランチャー ボタンをクリック

このダイアログには、以下のタブが表示されます。

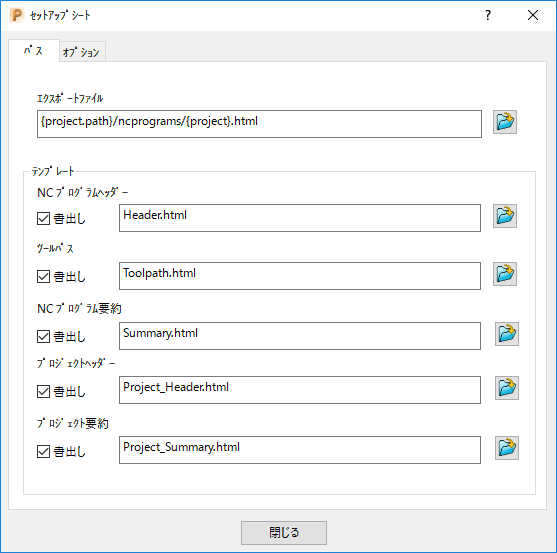

• パス － エクスポート ロケーションおよびセットアップ シートの作成に使用するテンプレート セットを指定します。



  エクスポートファイル － セットアップシートのルートファイルの名称、および、ロケーションを指定します。既定で、PowerMill は変数 {project.path} で表される現行プロジェクトを含むフォルダーを使用し、その中にファイル /ncprograms/{project}.html を作成します。

  パスの状態を確認するには、エクスポートファイル 項目上にマウスオーバーし、ヒントを表示します。



  テンプレート － 使用するテンプレートを指定します。まず PowerMill は、インストールフ ォルダー内の既定テンプレート セットを使用します。カスタムテンプレートセット を選択するには、適切なフォルダーを参照するように、既定ロケーションを修正します。

  • 既定セットのテンプレートと同一名のテンプレートを使用する場合、NC プログラムヘッダー の をクリックし、独自のフォルダーに Header.html テンプレートを配置します。PowerMill は、自動的に残りのテンプレートを検出します。
  • テンプレート名が既定セットと一致しない場合、各テンプレートに対するファイルパスの指定が必要になります。

    誤った項目で独自のテンプレートを指定すると、予期せぬエラーが発生する場合があります。たとえば、要約テンプレート タイプの使用時に、誤って ツールパス 項目から選択すると、セットアップ シートの作成時に <summaryrow> タグは解決しません。

  同一のセットに属する 5 つの異なるテンプレートの選択が可能です。 まず PowerMill は、インストールフ ォルダー内の既定テンプレート セットを使用します。カスタムテンプレートセット を選択するには、適切なフォルダーを参照するように、既定ロケーションを修正します。

  • 既定セットのテンプレートと同一名のテンプレートを使用する場合、NC プログラムヘッダー の をクリックし、独自のフォルダーに Header.html テンプレートを配置します。PowerMill は、自動的に残りのテンプレートを検出します。
  • 既定セットのテンプレートと異なる名称のテンプレートを使用する場合、使用する全テンプレートのファイルパスを提供しなければなりません。選択テンプレートのタイプは、常に当該項目と一致しなければなりません。

    誤った項目で独自のテンプレートを指定すると、予期せぬエラーが発生する場合があります。たとえば、要約テンプレート タイプの使用時に、誤って ツールパス 項目から選択すると、セットアップ シートの作成時に <summaryrow> タグは解決しません。

  同一のセットに属する 5 つの異なるテンプレートの選択が可能です。

  書出し － 当該セットアップシートタイプを有効にし、ここで指定されたテンプレートファイルを使用します。未選択時には、当該セットアップシートタイプは無効になります。

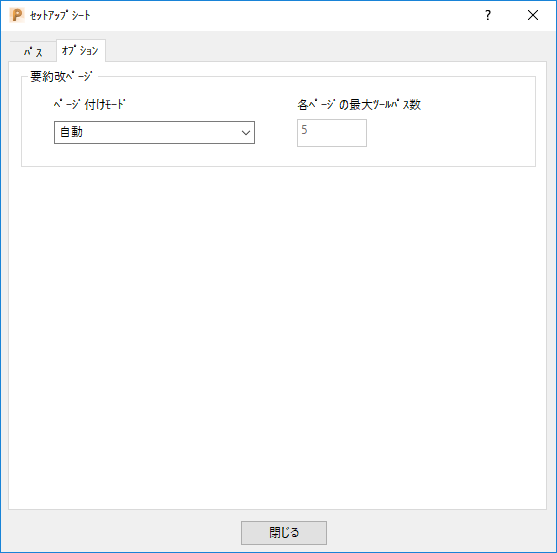

• オプション － セットアップ シートの改ページを制御します。



  ページ付けモード － オプションを選択し、要約ページの改ページ方法を設定します。

  • 自動 － PowerMill が、各要約ページに表示されるツールパス数を指定します。
  • オフ － 全ツールパスが単一要約ページに配置されます。
  • ユーザー定義 － 各ページの最大ツールパス数 項目に数値を入力し、各要約ページの最大ツールパス数を指定します。
