カーブ投影仕上げ加工の使用例

このストラテジーは、パターンが線ではなくカーブであるという点を除き、線投影仕上げ加工 ストラテジーに類似しています。 これは、サーフェス投影仕上げ加工の使用時に、期待する結果に対し、サーフェス定義が不十分な場合に使用されます。

examples フォルダーの channels.dgk モデルを使用します。

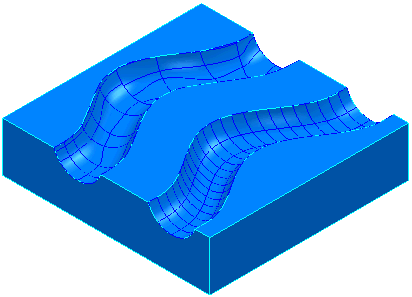

このモデルには、2 つの溝があります。一方は適切に定義された単一サーフェス、もう一方は定義が不十分な 2 つのサーフェスを持ちます。

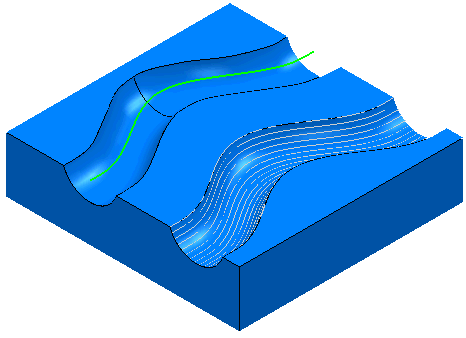

サーフェス投影は、適切に定義されたサーフェスでは良好に作用しますが、定義が不十分なサーフェスでは問題が発生する場合があります。

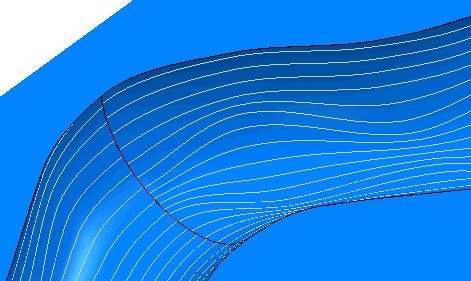

後ろ側の溝を拡大すると、問題点が明らかになります。

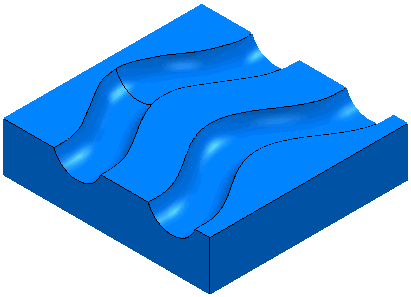

この問題を解決するには、カーブ投影仕上げ加工 を使用します。ツールパスの位置の定義には、パターン が必要です。この場合、溝の中心を通過する Spine.dgk というパターンを使用します。このパターンは、examples\Patterns ディレクトリに保存されています。

1. [ホーム] タブ > [ツールパス作成] パネル > [ツールパス] をクリックし、ストラテジー選択 ダイアログを表示します。
2. 仕上げ加工 カテゴリから カーブ投影仕上げ加工 を選択します。

   以下のように、カーブ投影仕上げ加工 ページを設定します。

   1. パターン から Spine を選択します。
   2. スタイル から 線状 を選択します。
   3. 方向 から 外向き を選択します。
   4. 角度ステップオーバー に 10 と入力します。
3. 以下のように、パターン ページを設定します。
   1. アジマス角度開始 に -90 と入力します。
   2. アジマス角度終了 に 90 と入力します。
   3. 適用 をクリックします。

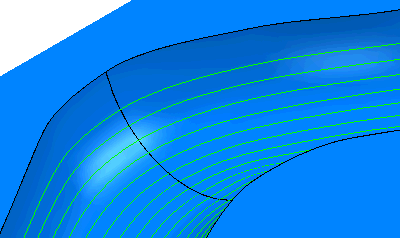

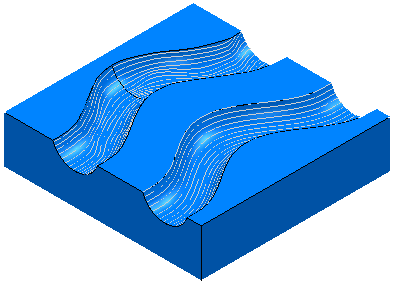

   これにより、適切なツールパスが作成されます。拡大図

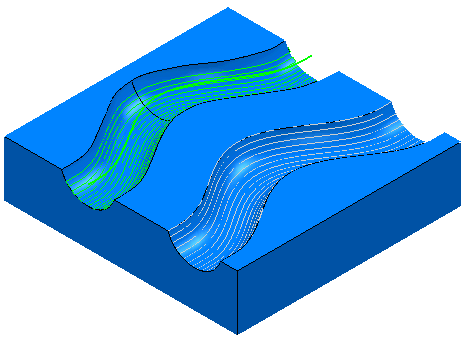

4. Z 軸を上向きにスパインをオフセットすると、より完全なツールパスを溝内に作成することができます。
