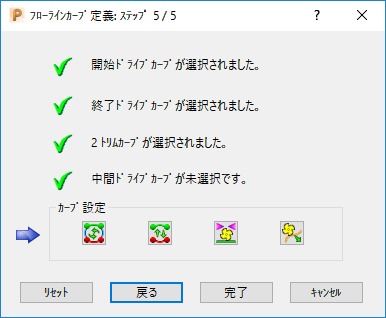

フローラインカーブ定義 ダイアログでは、フローライン仕上げ加工ツールパスのカーブを指定します。
PowerMill は、カーブの設定を試行します。通常はステップ 5 / 5 と表示されます。
- 環境設定が適切な場合、終了 をクリックします。
- 設定が不適切な場合、カーブ環境設定 ボタンを使用して修正します。
- 不適切なカーブが選択された場合、戻る をクリックし、適切なカーブを選択します。
詳細については、フローライン仕上げの例 を参照してください。
ドライブとトリムカーブの組合せをサイクル － ドライブとトリムカーブの異なる組合せを順に表示します。
開始 / 終了ドライブカーブ反転 － 開始と終了ドライブカーブを反転します。
加工方向反転 － アップカットからダウンカット、または、ダウンカットからアップカットに加工方向を変更します。
加工領域切替え － 加工対象カーブのサイドを反転します。
