ブロック編集を使用し、ブロックサイズ、および、ロケーションをインタラクティブに編集します。クリックした箇所により、ブロックサイズの変更、または、移動方法が指定されます。
[ホーム]タブ > [ツールパス セットアップ]パネル > [ブロック] > [ブロック編集]をクリックし、ブロック編集 タブを表示します。

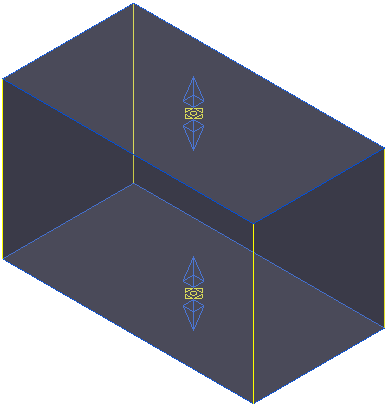

青色の線、または、矢印を使用し、ブロックサイズの変更が可能です。 黄色の線、または、球を使用し、ブロックの再配置が可能です。
トライアングルメッシュブロックは編集できません。 ピクチャ、または、バウンダリーに定義されたブロックは、突出高さのみ変更することができます。
ブロック編集 タブには、以下のオプションが表示されます。
ユーティリティパネル
スナップ － インテリジェントカーソルを使用したスナップの有効 / 無効を切替えます。
注: スナップを一時的に無効にするには、Ctrl キーを使用します。
履歴パネル
元に戻す － 最終変更前の状態に戻します。
やり直し － 元に戻した編集をやり直します。
終了パネル
了解 － 変更を了解し、保存します。
キャンセル － 変更を削除します
詳細については、「グラフィック ウィンドウ ブロックを編集する方法」、および、「突出ブロックの編集方法」を参照してください。
