インタラクティブフィーチャー検出

インタラクティブフィーチャー検出 ダイアログを使用し、モデルジオメトリに基づいてフィーチャーの検出、および、作成を行います。この機能は、モデルのスキャンによって類似するジオメトリを持つ全フィーチャーを検出してから、フィーチャーを作成する場合に有用です。

モデルジオメトリに基づいたフィーチャーの検出 / 作成方法

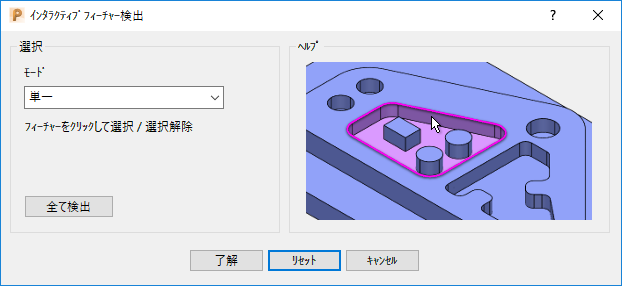

1. 以下のいずれかの方法で、インタラクティブフィーチャー検出 ダイアログを表示します。
   • [フィーチャー グループ] タブ > [検出] パネル > [フィーチャー] をクリック
   • フィーチャーグループ コンテキストメニューから フィーチャー検出 を選択



2. モデル内の特定フィーチャーの検出方法
   1. モード リストからオプションを選択し、フィーチャーの選択方法を指定します。

      単一 － 単一フィーチャーをクリックし、選択します。

      階層 － 単一フィーチャーをクリックし、その中に含まれる全フィーチャーを選択します。

      類似 － 単一フィーチャーをクリックし、当該フィーチャーと類似するジオメトリを持つ全フィーチャーを選択します。

   2. モデル上にマウスオーバーし、フィーチャーを検出します。フィーチャーバウンダリーが強調表示されます。
   3. 未選択フィーチャーをクリックし、選択します。再度フィーチャーをクリックすると、当該フィーチャーが選択解除されます。
3. モデル内の全フィーチャーを検出して選択するには、全て検出 をクリックします。
4. 了解 をクリックしてフィーチャーを作成し、ダイアログを閉じます。

   作成されたフィーチャーは、エクスプローラーのフィーチャーグループに追加されます。
