フェース切削 ページでは、フェース定義パラメーターを指定します。 フェース切削ツールパスの作成には、ブロック、および、工具が必要です。
フェース切削では、全タイプの工具が使用可能で、工具の平坦先端部を使用します。
このページには、以下のオプションが表示されます。
平面 Z ポジション（z） － フェースの Z 高さを入力します。理想的にはこれがブロックの高さになります。
－ グラフィックウィンドウの相対 Z 高さでカーブをクリックし、フェース高さを指定します。
XY 拡張（e） － ブロックの X と Y 方向の許容値を入力します。フェース切削ツールパスにより確実にストック全体が加工されるため、実際のストックが PowerMill ブロックより大きい場合に有用です。

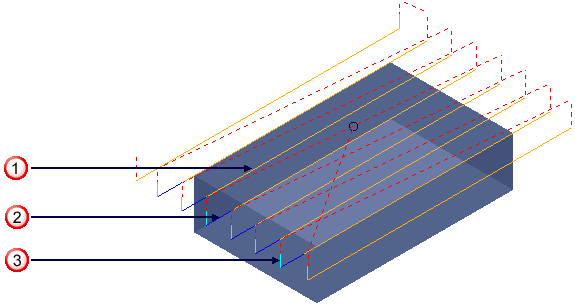

エンゲージメント送り速度(%) － ブロックにアプローチする際の、ブロックに完全にエンゲージするまでのツールパスの送り速度を制御する値を入力します。これは、速い送り速度でモデルにプランジするときに工具インサートが破損しないようにするために役立ちます。既定では 100% に設定されているため、エンゲージメント送り速度は削減されません。
－ 加工送り速度
－ エンゲージメント送り速度
－ プランジ送り速度
トレランス － トレランスを入力し、ツールパスがブロック輪郭をたどる精度を指定します。
スタイル － セグメント順序を選択します。

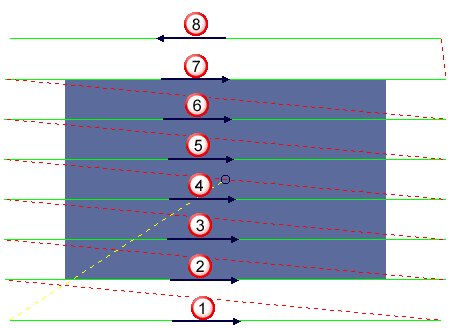

- 片道 － 最終パス以外の全パスが、同一方向になります。最終パスは反対方向になります。これにより、クリーンサーフェスが作成されます。最終パスがその他のパスと同一方向の場合、素材が外側に押出され、エッジにバリが残ります。

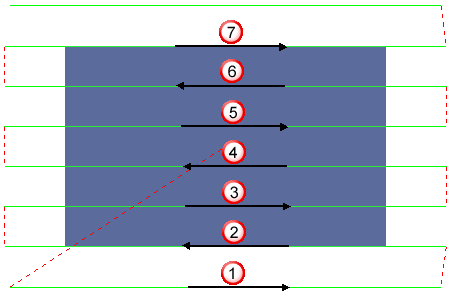

- 往復（安全高さ） － パスは往復方向になります。

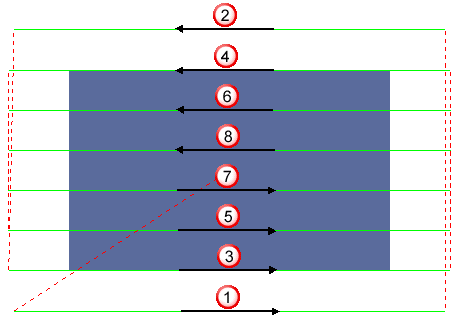

- スパイラル － パスはブロックの外側から開始し、中心に向かって進みます。

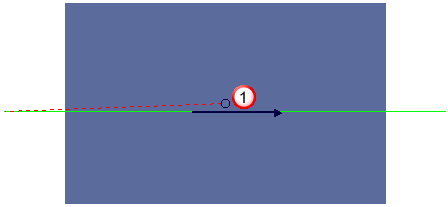

- 単一パス － ブロックの中心から単一パスが作成されます。これは、工具直径よりも小さなブロックの平面加工に有用です。過剰な工具磨耗を回避するために、小片の加工を効率的に回避しながらパスが中心から発生します。
ステップオーバー － 連続加工パス間の距離を入力します。
工具からステップオーバーコピー － アクティブ工具の 加工データ から、径方向切込みを読込みます。 径方向切込みは、工具軸に垂直に測定されます。
に変化します。
