モデル変換 ダイアログを使用して、モデルを移動、回転、拡大/縮小、またはミラーします。このダイアログは、個別モデルのメニューで [編集] > [変換] から使用できます。
モデル － 変換するモデルを選択します。
作業平面をアクティブにする － 変換に使用する作業平面を選択します。
相対ポジション － これらのオプションを使用して、指定軸に沿って、モデルを指定距離だけ移動します。距離 項目
に値を入力し、
、
、または
をクリックして、指定軸に沿って、モデルを指定距離だけ移動します。
変換前
変換後
上の例では、ツールパスは 方向に 距離 200 mm 移動しています。移動は、オリジナル ツールパスの作成に使用された作業平面の原点に相対して発生します。
回転 － 指定軸を中心に、モデルを指定角度だけ回転します。角度 項目
に回転を入力し、
、
、または
をクリックして選択軸を中心にモデルを回転します。
変換前
変換後
上の例では、ツールパスは 方向に 角度 20
回転しています。回転は、オリジナル モデルの作成に使用された作業平面の原点を中心に発生します。
拡大/縮小 － 指定軸を中心に、指定係数だけモデルの拡大/縮小を行います。拡大/縮小 項目
に値を入力し、
、
、または
をクリックして選択軸を中心にモデルを拡大/縮小します。
拡大/縮小は、アクティブ作業平面で発生します。アクティブ作業平面がない場合、グローバル座標系の関連軸を中心に拡大/縮小が行われます。
拡大/縮小 に 2 を指定し、 方向に空洞モデルを拡大/縮小して変換する前:
変換後
平面でミラー － アクティブ作業平面の選択基準平面に沿ってモデルをミラーします。アクティブ作業平面がない場合、グローバル座標系の関連平面に沿ってミラーが行われます。

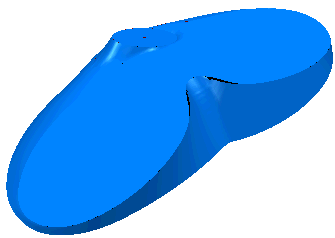

を中心とした空洞モデルのミラーによる変換前:
変換後
、
、または をクリックしてモデルをミラーすると、すべてのサーフェスが反転されます。

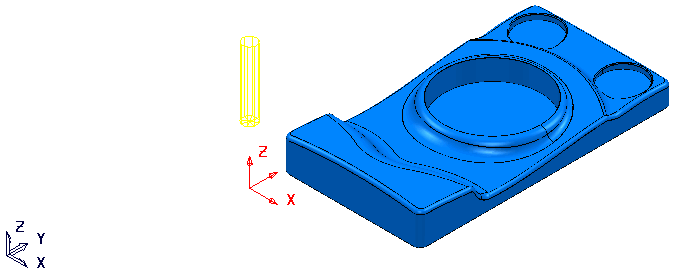

ローカル作業平面座標に変換 － アクティブ作業平面 に相対する位置が、ワールド(グローバル座標)の場合と同じになるようにモデルを移動します。

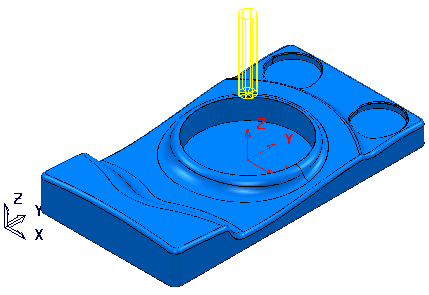

変換前

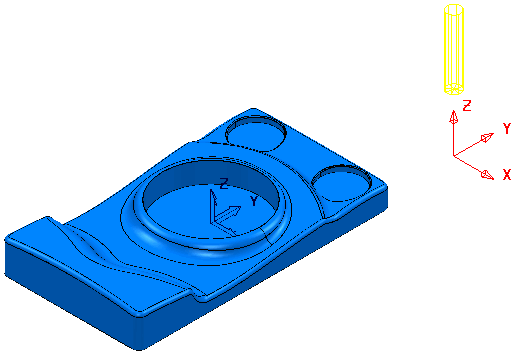

変換後
ワールド座標に変換 － ワールド(グローバル座標系)に相対する位置が、アクティブ作業平面 の場合と同じになるようにモデルを移動します。

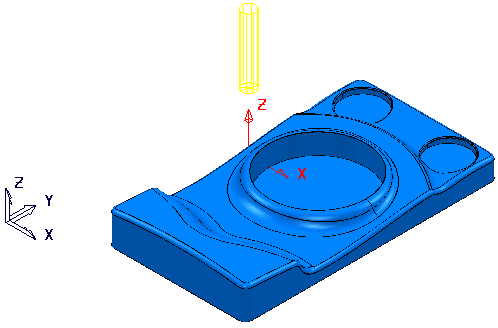

変換前

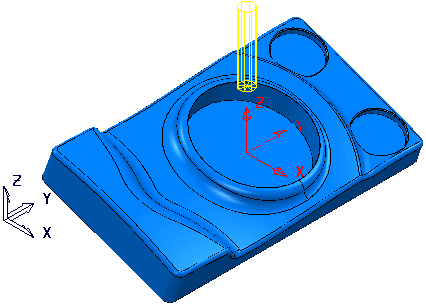

変換後
作業平面はパーツの中心に、グローバル座標はコーナーに配置されます。
