孔交差で送り速度を減速する方法

この例では、孔の交差の検出方法、交差時の送り速度、および、回転速度の減速方法を説明します。

一方には灰色の3 つの孔、もう一方には赤紫色の 2 つの孔を含む 2 つのフィーチャーセットを含むモデルを使用します。

1. 孔フィーチャー セット のコンテキスト メニューから 孔交差検出 を選択します。これにより、2 つの孔セットが、完全、または、一部交差する箇所に交差を作成します。



2. ブロック、および、ドリル工具を作成します。
3. 単独孔あけサイクル（G81） ダイアログを表示します。
4. 送り速度交差 ページを選択します。
   1. 孔交差 を選択します。
   2. 距離 に 20 と入力します。
   3. ステップ数 に 3 と入力します。
   4. 安全マージン に 30 と入力します。
   5. 送り速度 に 40 と入力します。
   6. 回転速度 に 20 と入力します。
   7. ドウェル時間に に 1 と入力します。
   8. 計算 をクリックします。

   これにより、孔交差で減速する孔あけツールパスが作成されます。

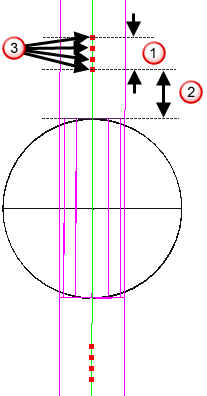

5. [ツールパス] タブ > [表示] パネル > [表示] > [ポイント] をクリックし、各ステップを表示します。



   [距離]

   安全マージン

   ステップ数
