この例では、表示切替えオプションの使用方法を説明します。examples フォルダーの powerdrill.dgk モデルを使用します。表示切替え機能は、モデルのみに有効です。そのため、ツールパス、バウンダリー、パターン、フィーチャー、その他のエンティティには使用できません。

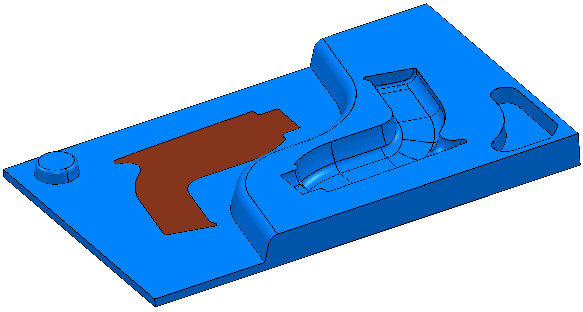

- 非表示にするサーフェスを選択します。
- [ビュー] タブ > [表示] パネル > [表示切替え] > [選択非表示] をクリックします。
全ての表示切替えオプションは、グラフィックコンテキストメニューから利用することができます。
- [ビュー] タブ > [表示] パネル > [表示切替え] > [表示/非表示切替え] をクリックし、選択アイテムのみ表示します。
表示するサーフェスを選択し、[ビュー] タブ > [表示] パネル > [表示切替え] > [選択以外非表示] を選択しても、同一の結果を得ることができます。

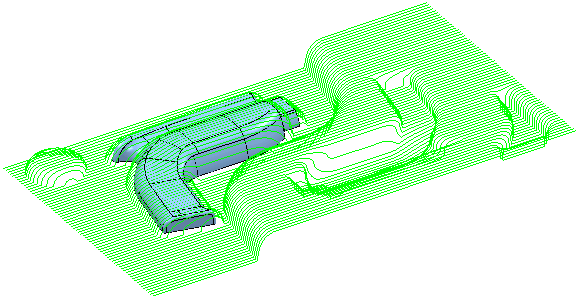

これはビジュアルツールです。そのため、非表示の全サーフェスもモデルに存在します。ツールパスを作成する場合、表示中のモデルに加え、モデル全体が考慮されます。

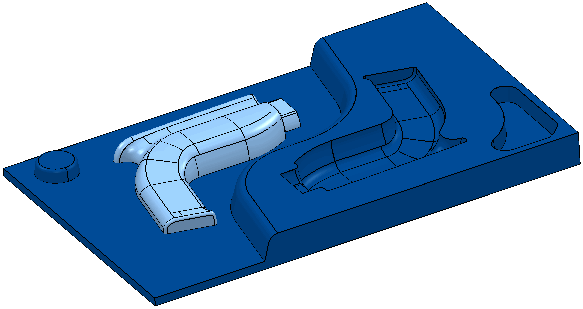

- 全サーフェスを表示するには、[ビュー] タブ > [表示] パネル > [表示] をクリックします。
